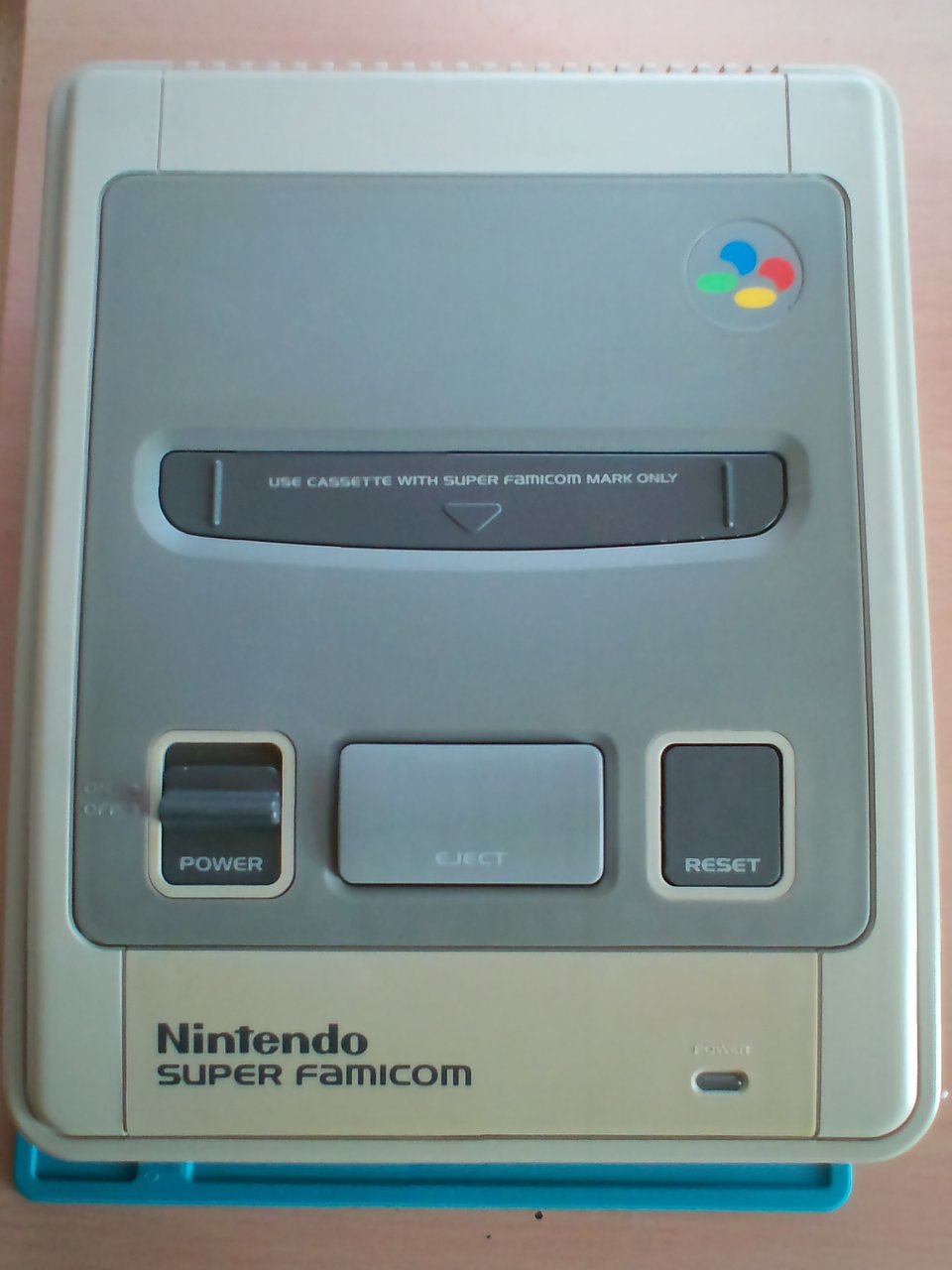

CPU-01_001 本体のみ

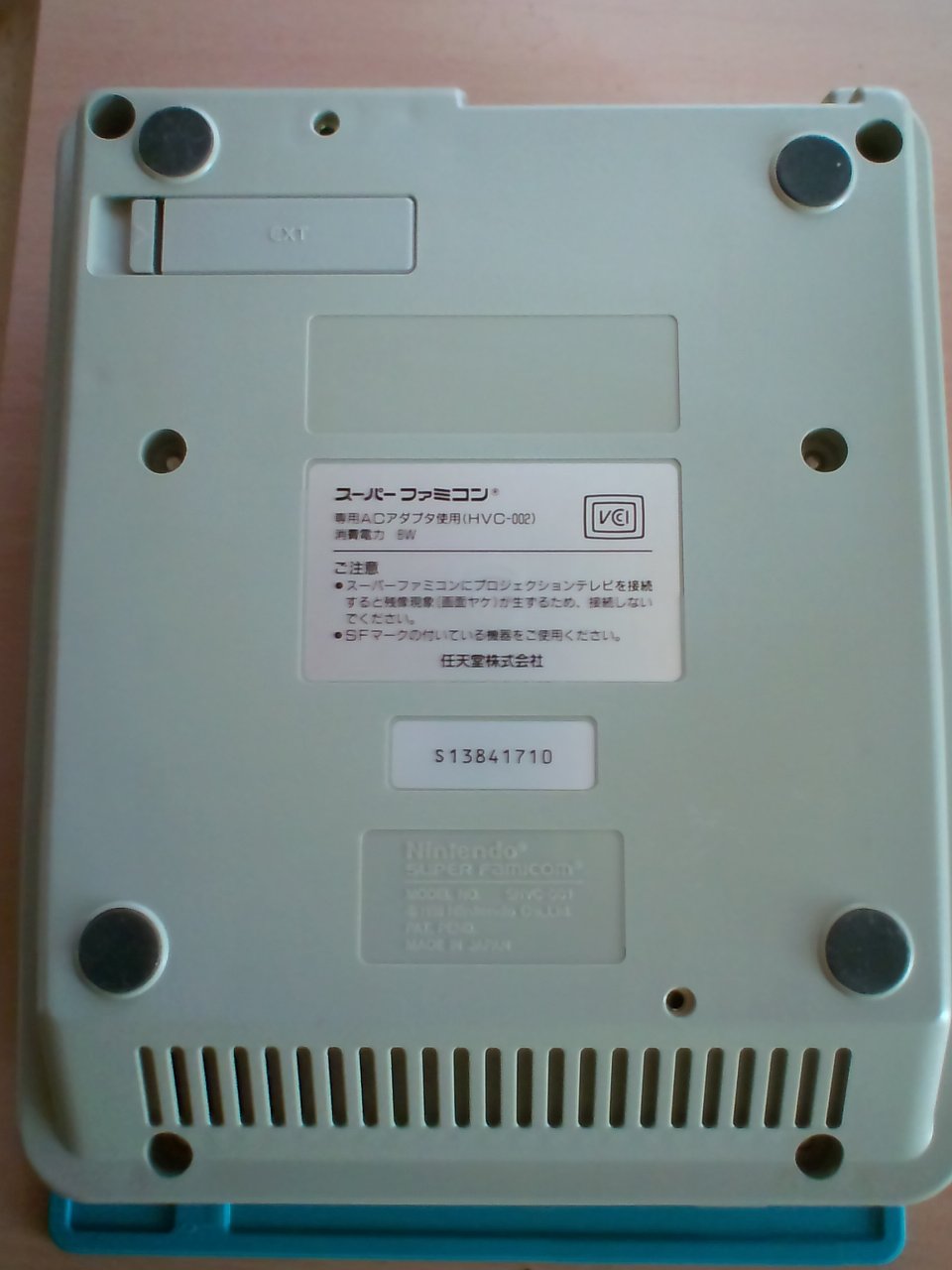

ケース裏側

CPU-01 メンテ

基本メンテ項目は

電解コンデンサを交換
音声オペアンプを交換
音声信号が通る抵抗を交換
音声信号が通るチップコンを交換
サウンドモジュール出力にプルダウン抵抗を追加

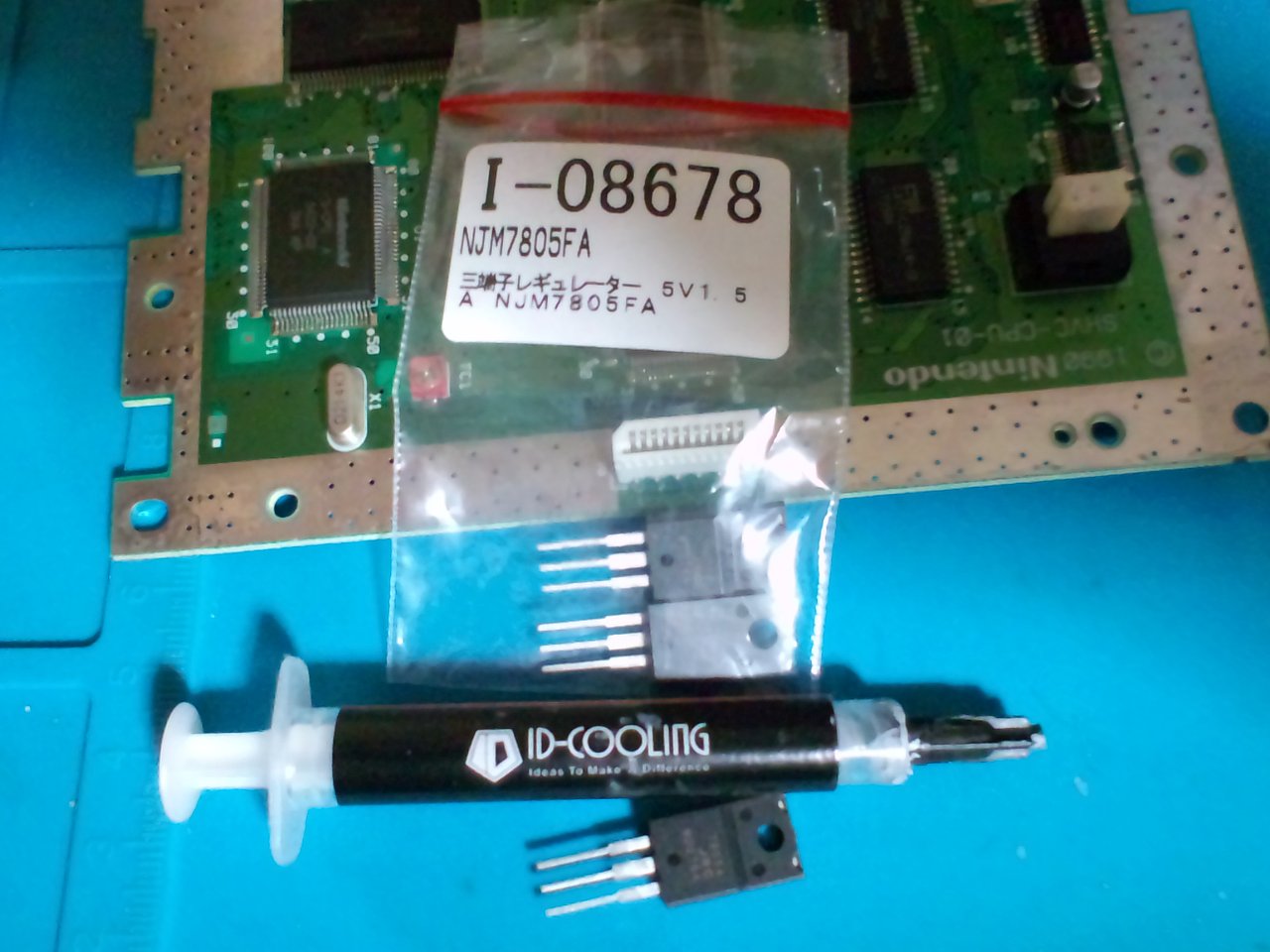

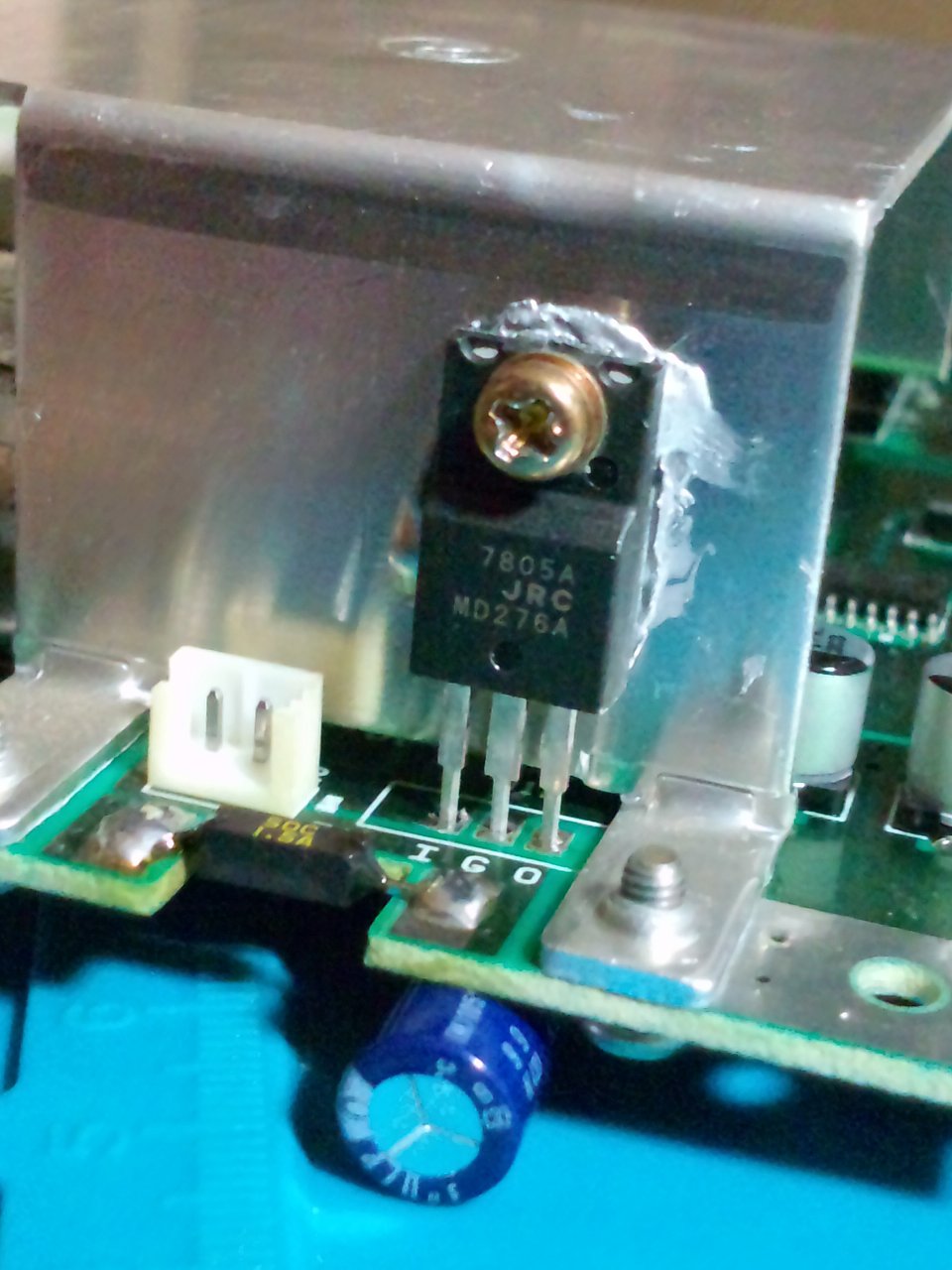

7805を新品に交換

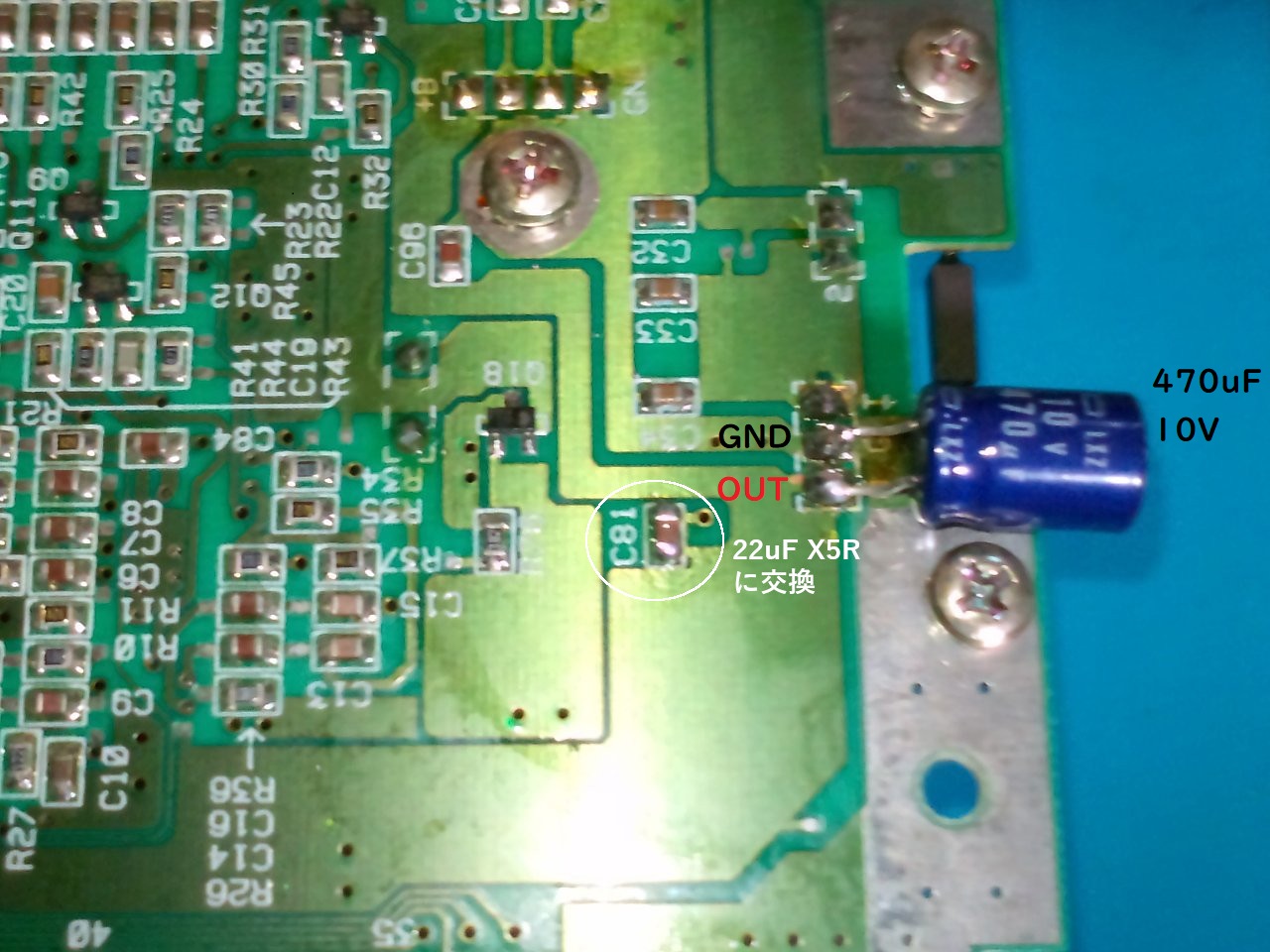

7805にパスコンを追加して電源ノイズの低減

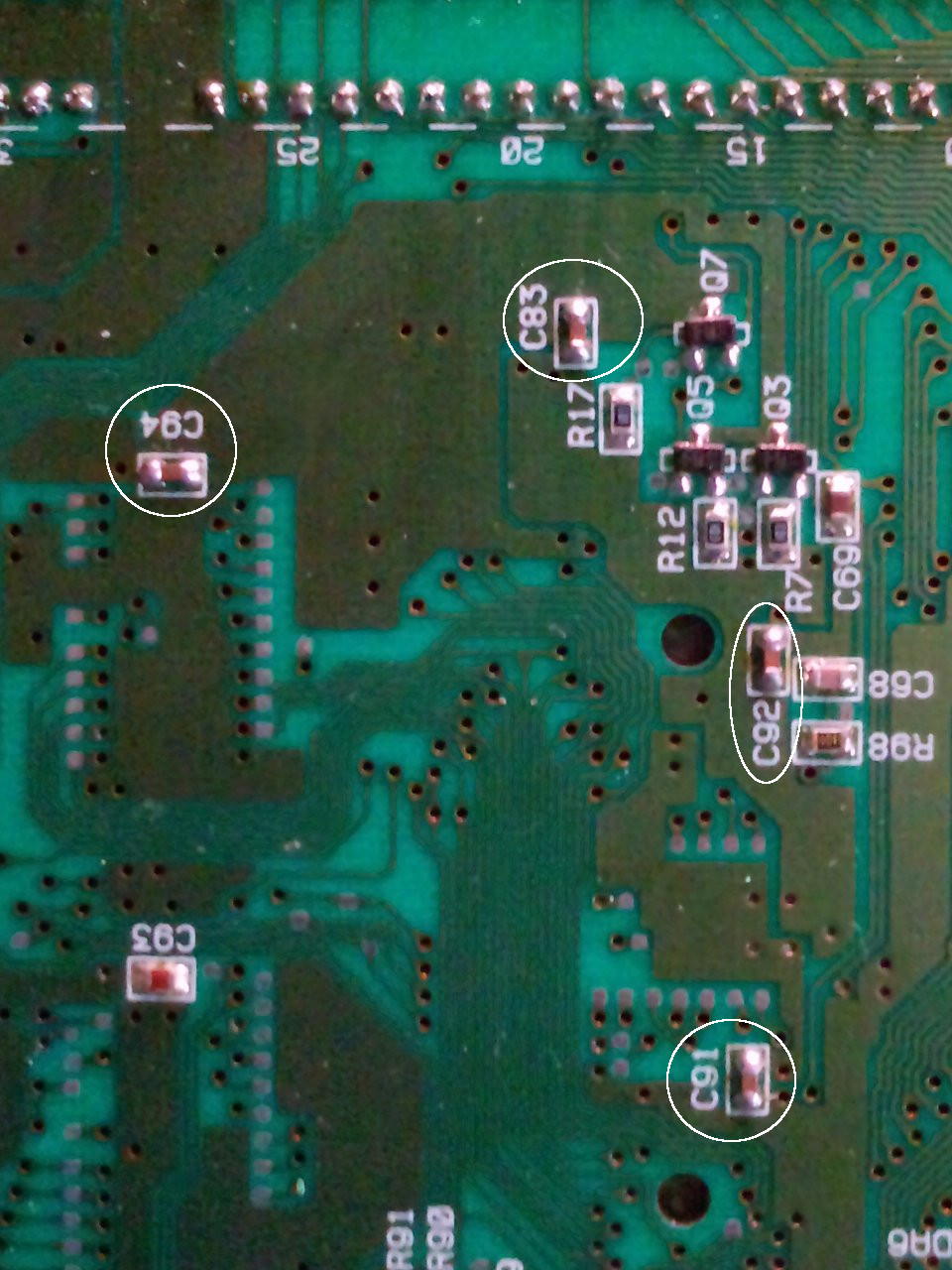

ICのパスコンを交換し映像改善

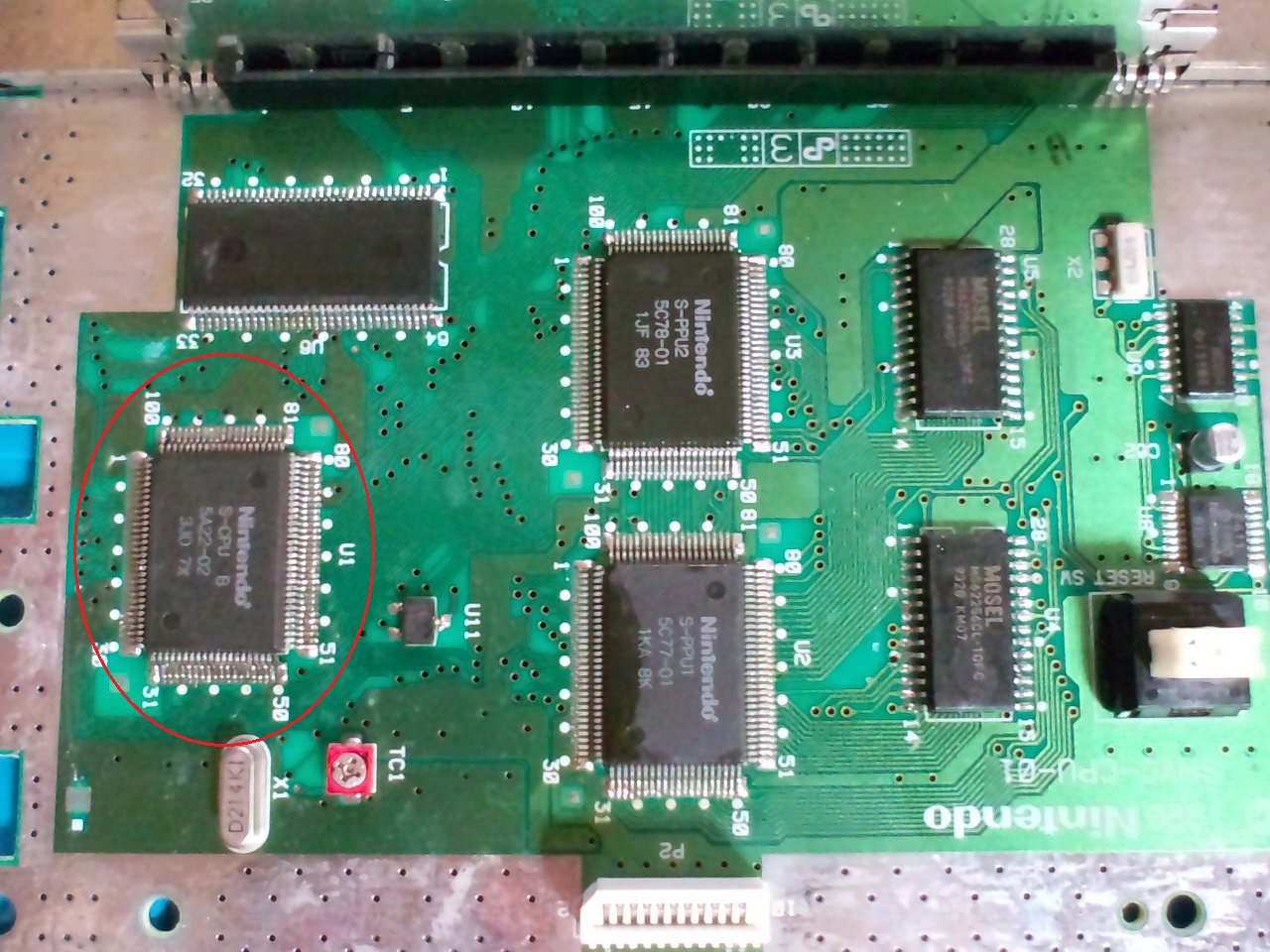

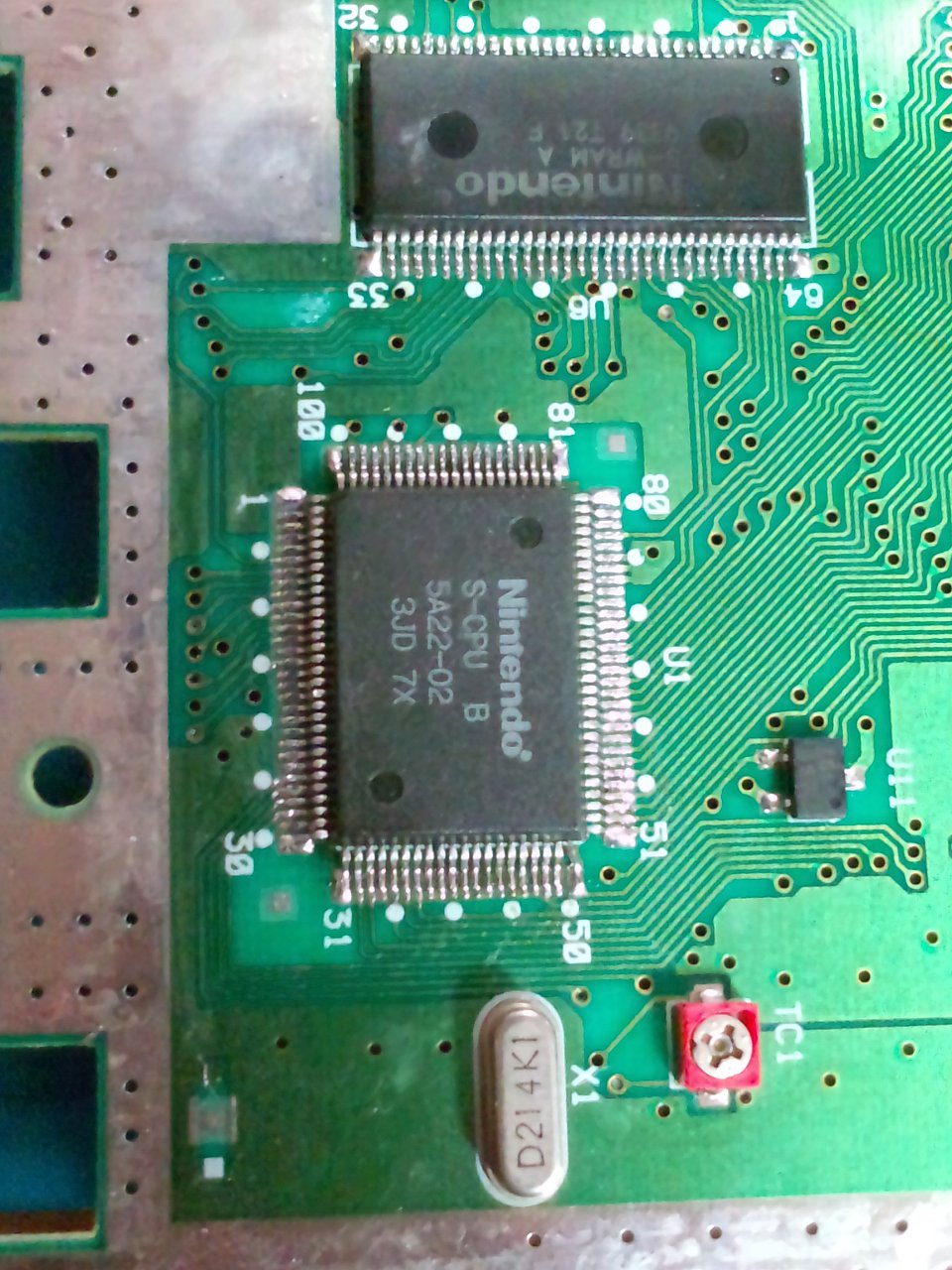

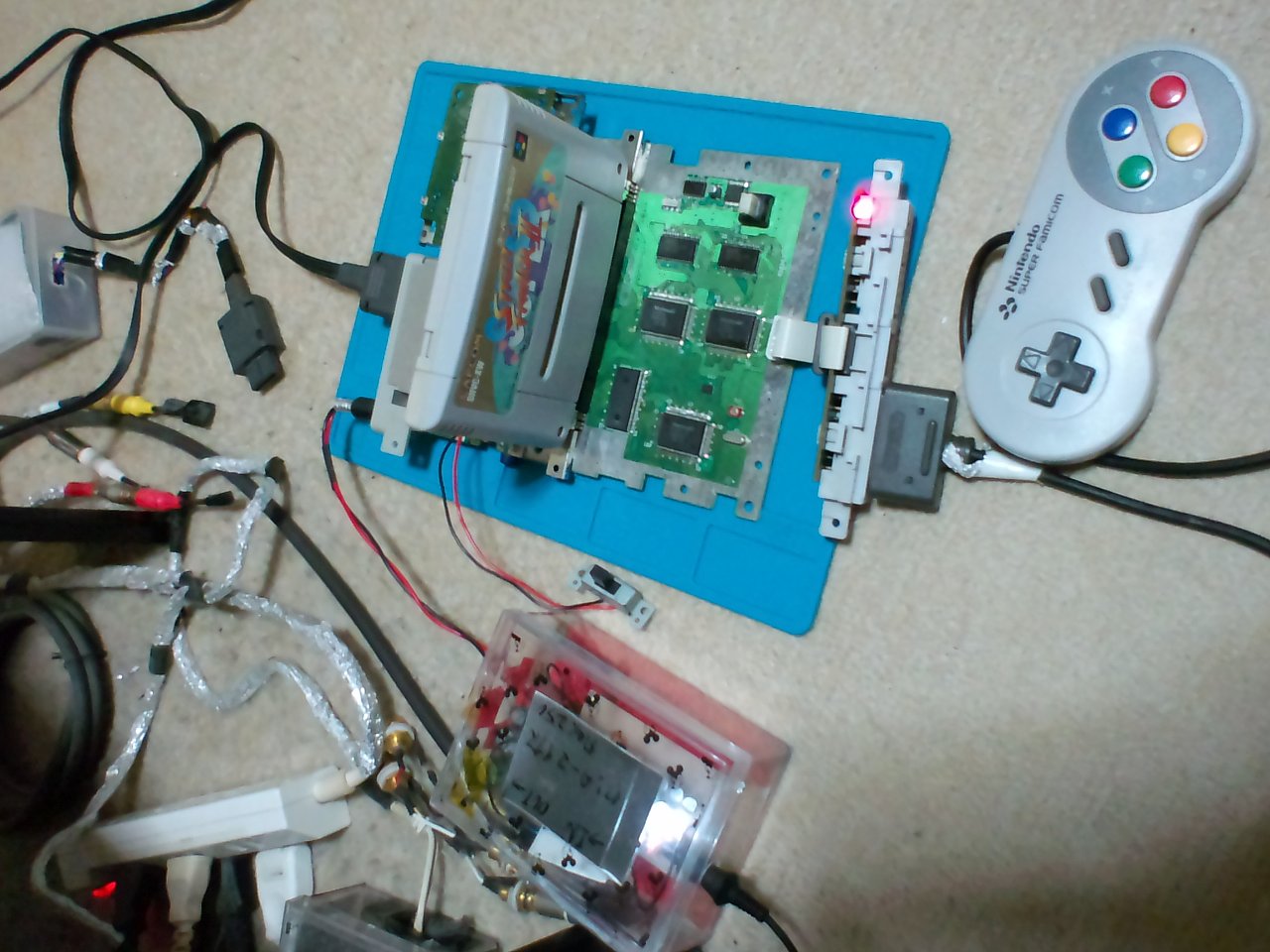

電源は入るがブラックアウトでゲーム起動しない基板だった
ので CPUを交換しています

CPU-01 メンテ

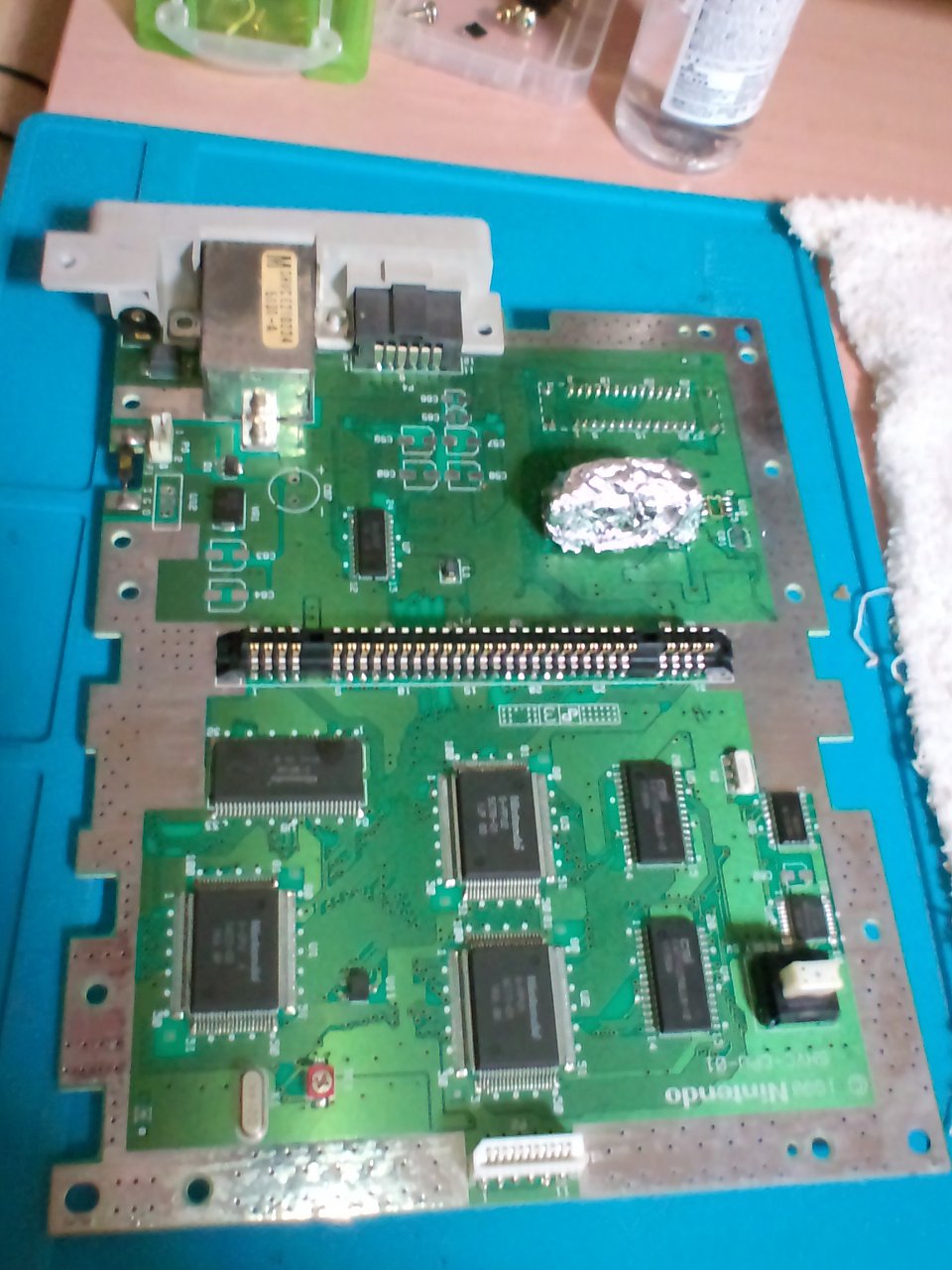

分解して交換する部品を外します

CPU-01 メンテ

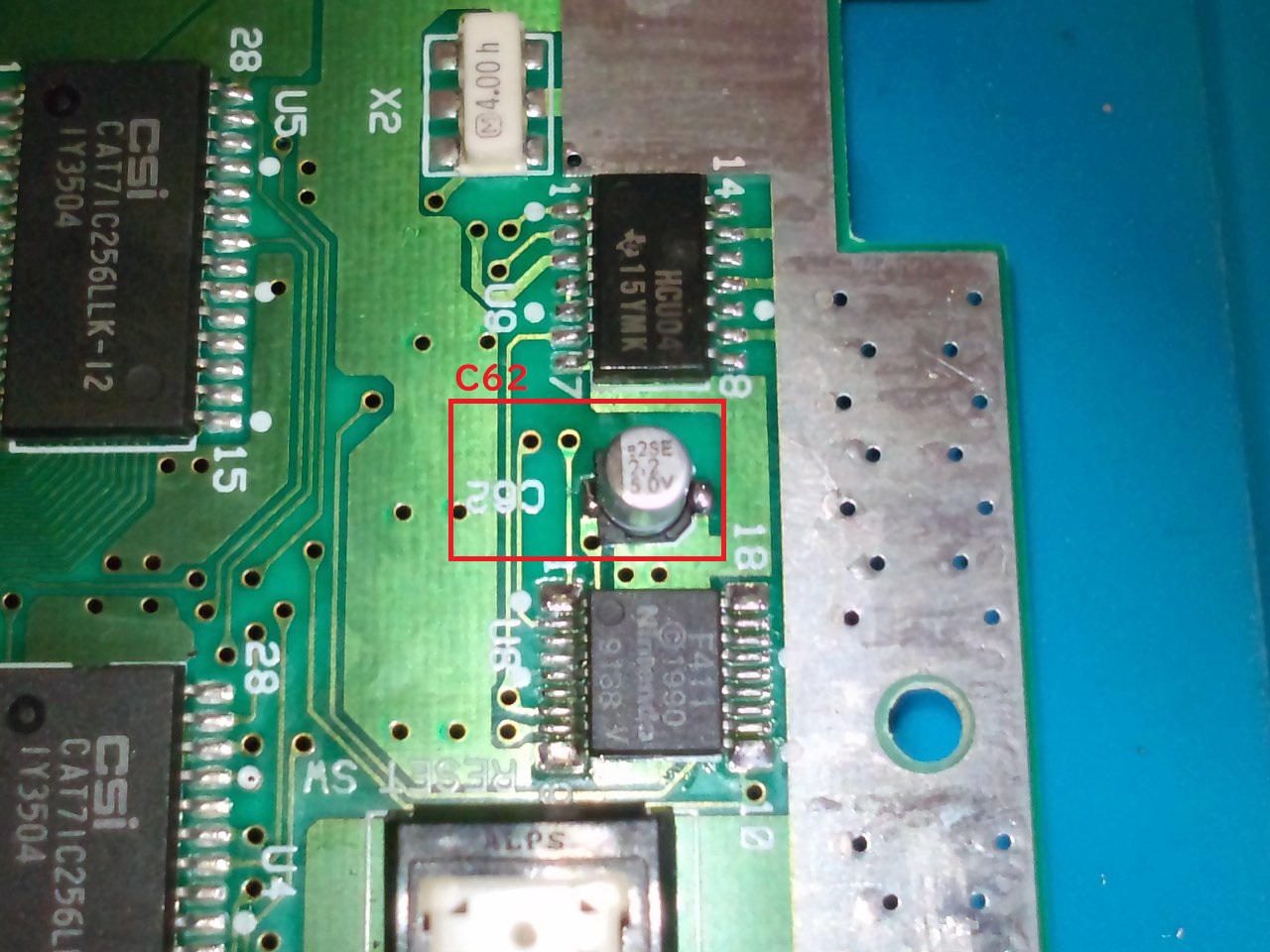

電解コンデンサを交換
C62 ケミコン MVE 2.2uF 50V

CPU-01 メンテ

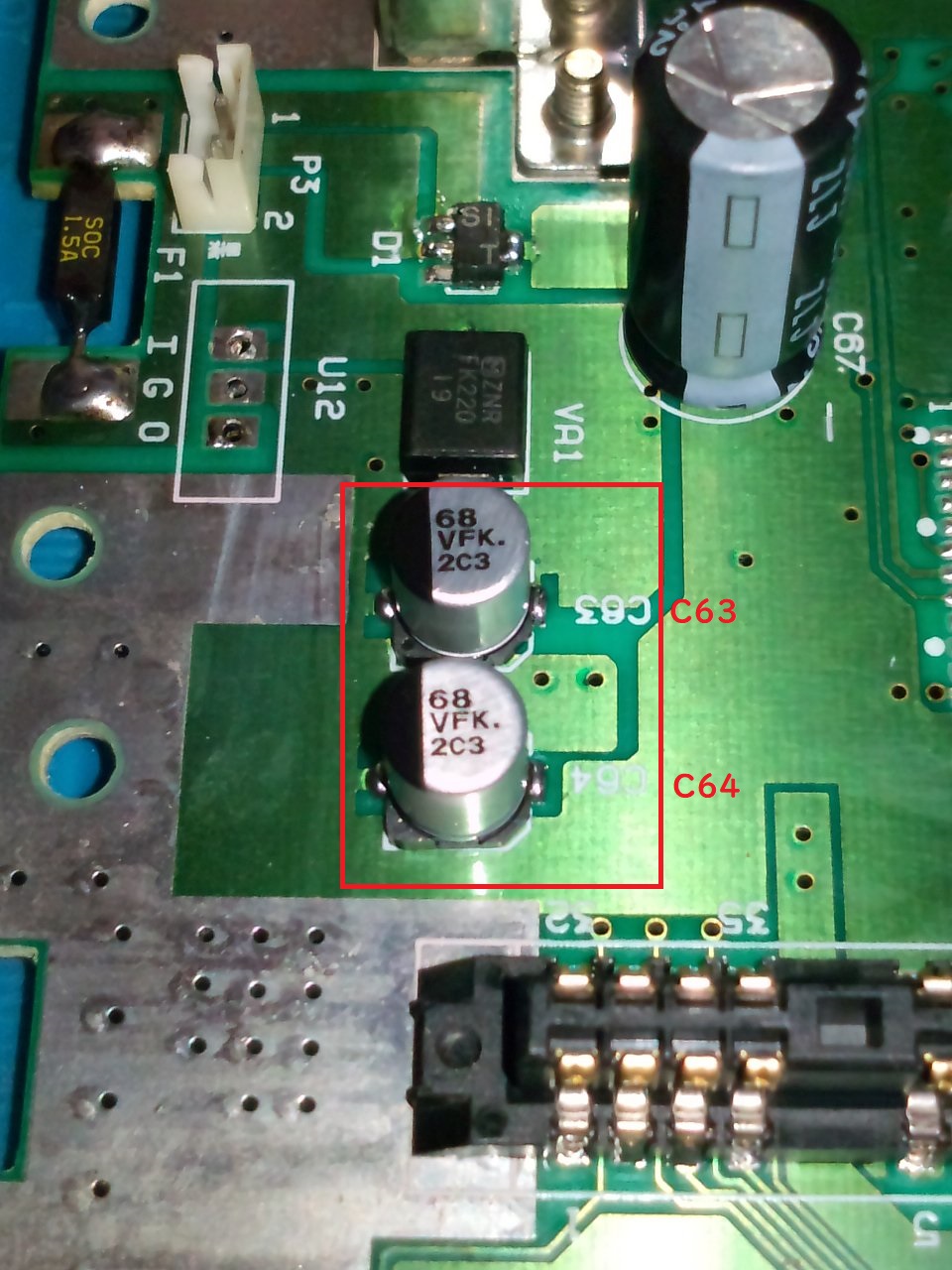

電解コンデンサを交換
C63 panasonic FK 68uF 35V
C64 panasonic FK 68uF 35V

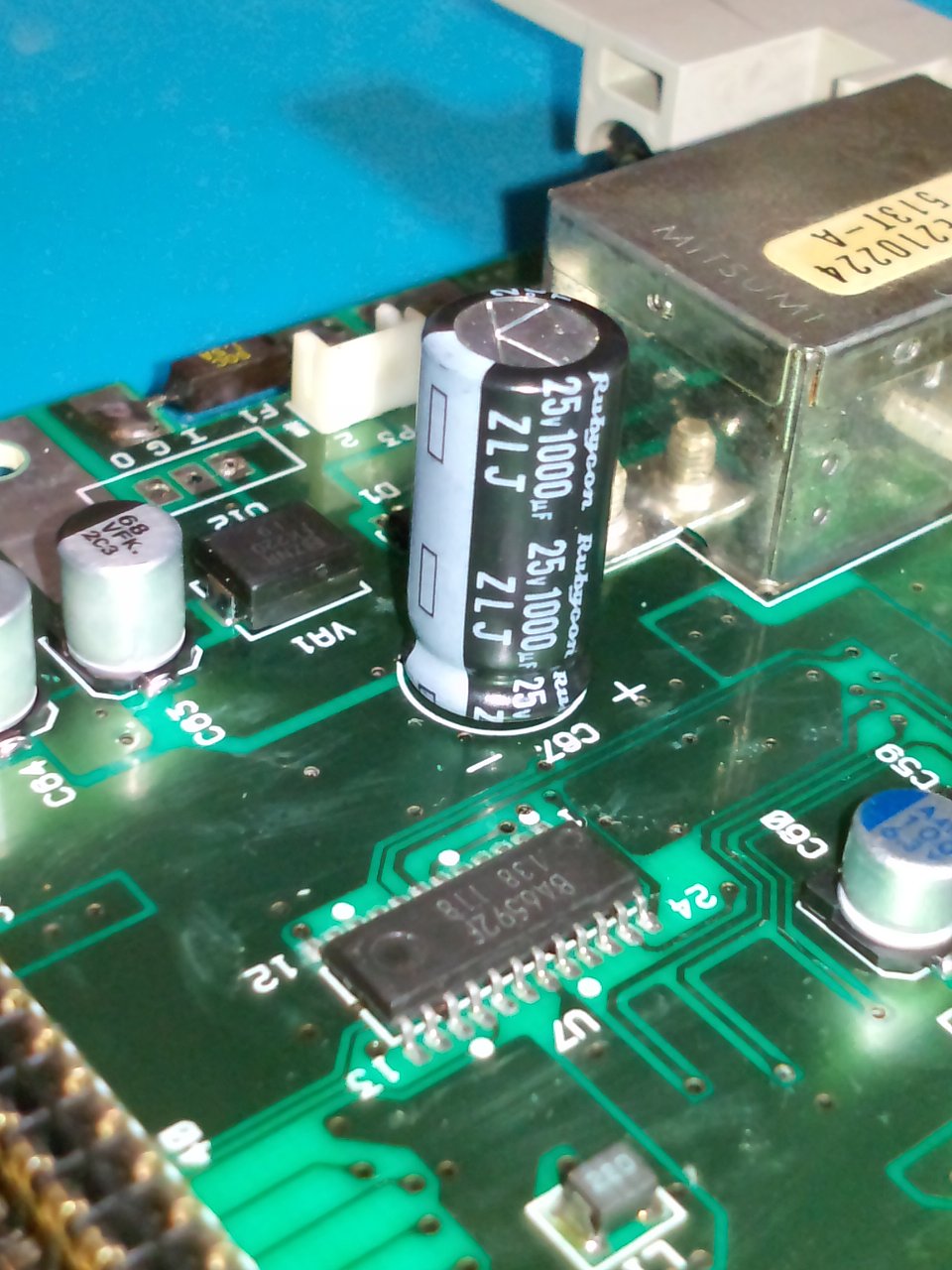

CPU-01 メンテ

電解コンデンサを交換

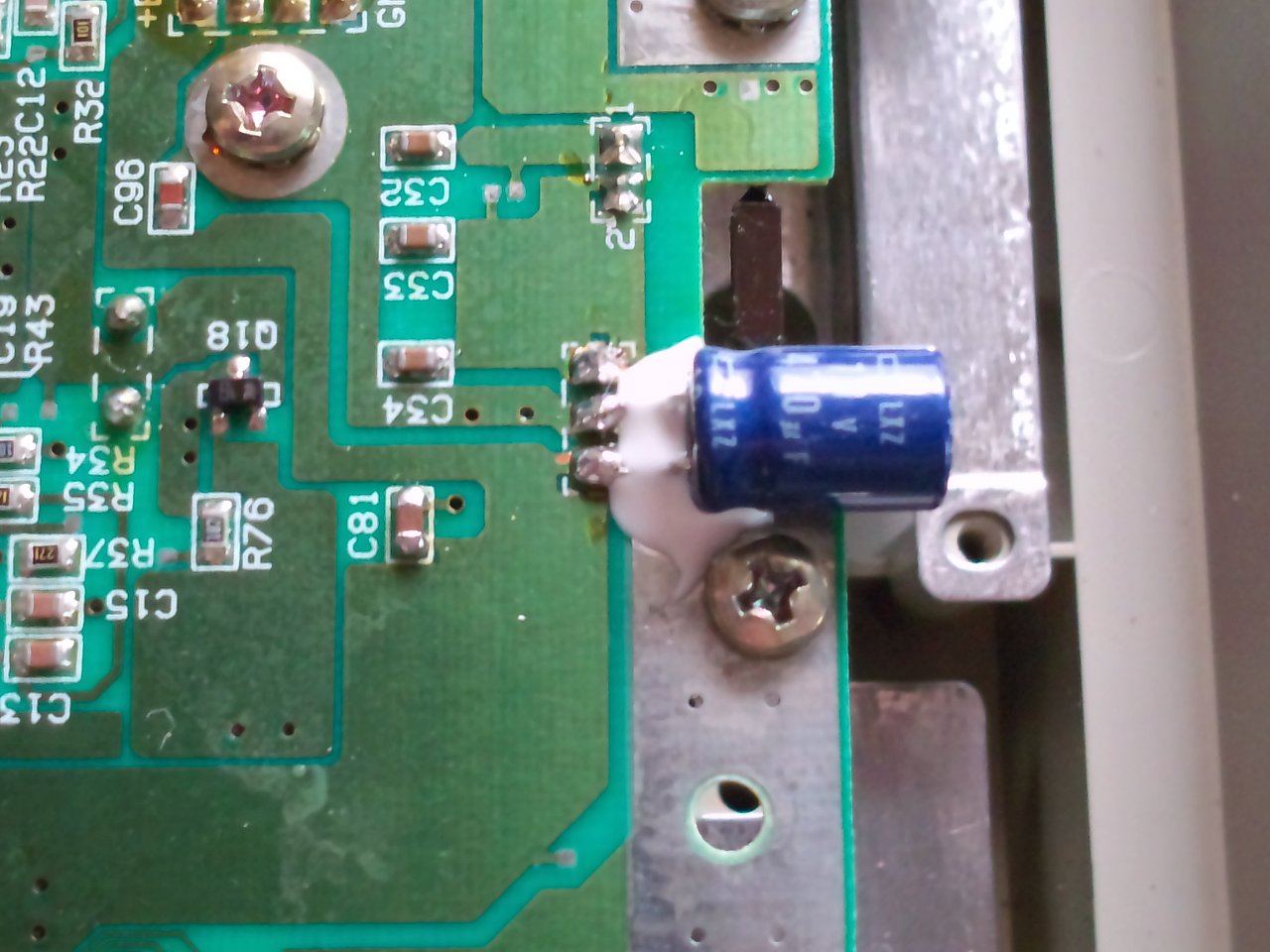

C67 ルビコン ZLJ 1000uF 25V

CPU-01 メンテ

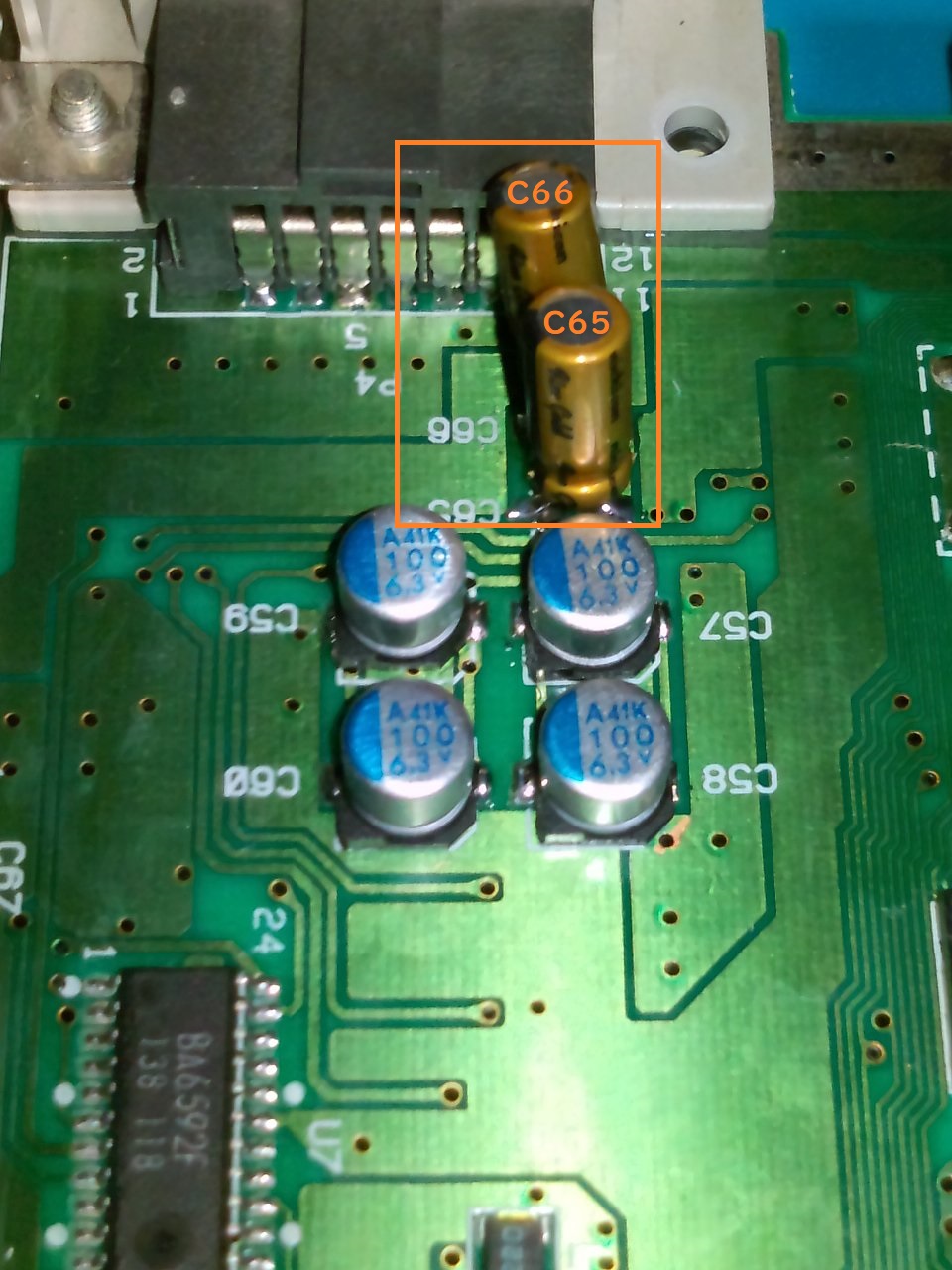

電解コンデンサを交換

(映像ライン)
C57 ケミコン PXA 100uF 6.3V
C58 ケミコン PXA 100uF 6.3V
C59 ケミコン PXA 100uF 6.3V
C60 ケミコン PXA 100uF 6.3V

(音声ライン)
C65 ニチコン FineGold 10uF 50V
C66 ニチコン FineGold 10uF 50V

CPU-01 メンテ

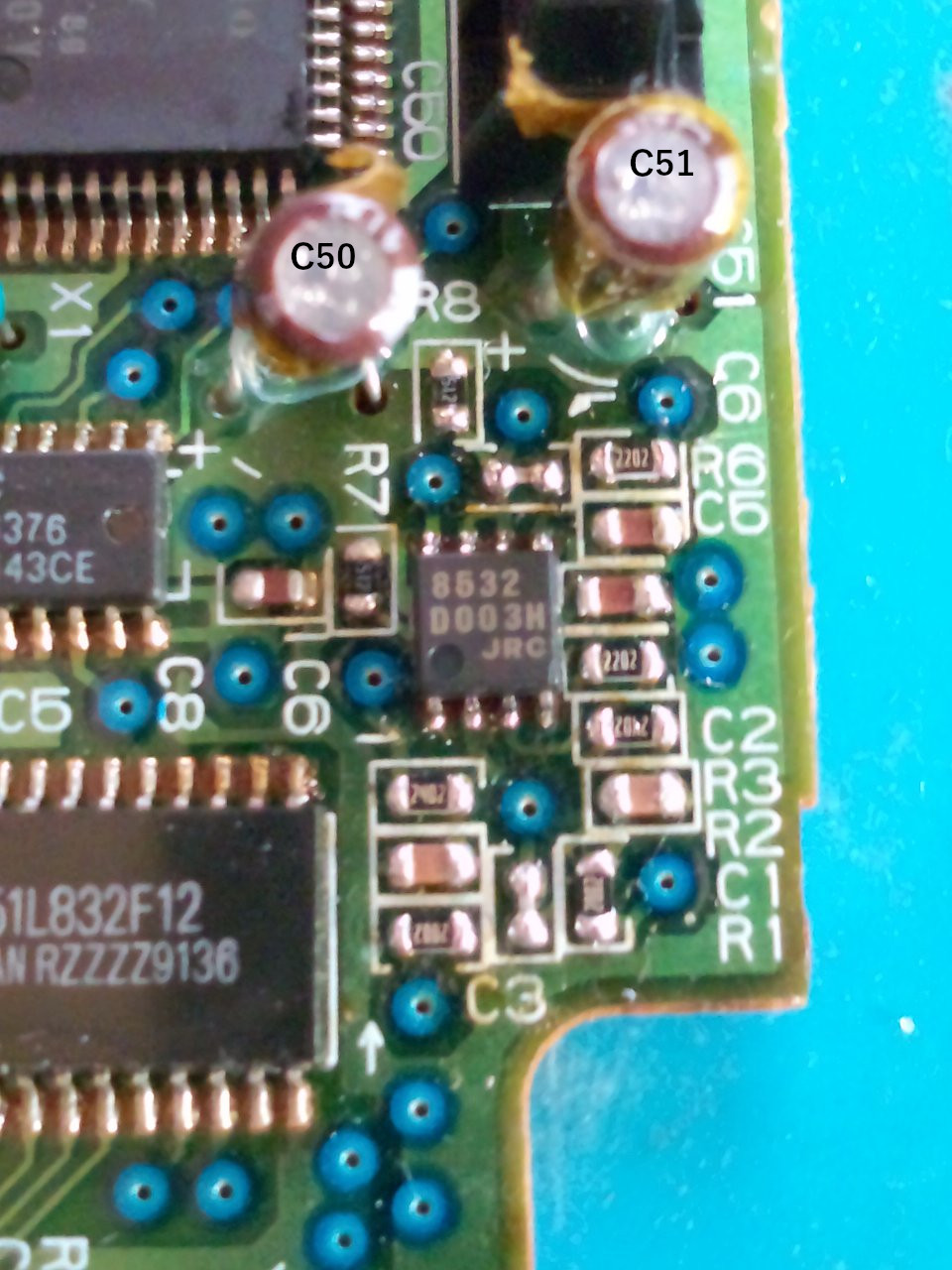

音声信号が通る部品を交換

・電解コンデンサ
C50 ケミコン KZE 47uF 25V
C51 ケミコン KZE 47uF 25V
ショート対策でカプトンテープを貼り付けた

・オペアンプ
2904からNJM8532Mに交換

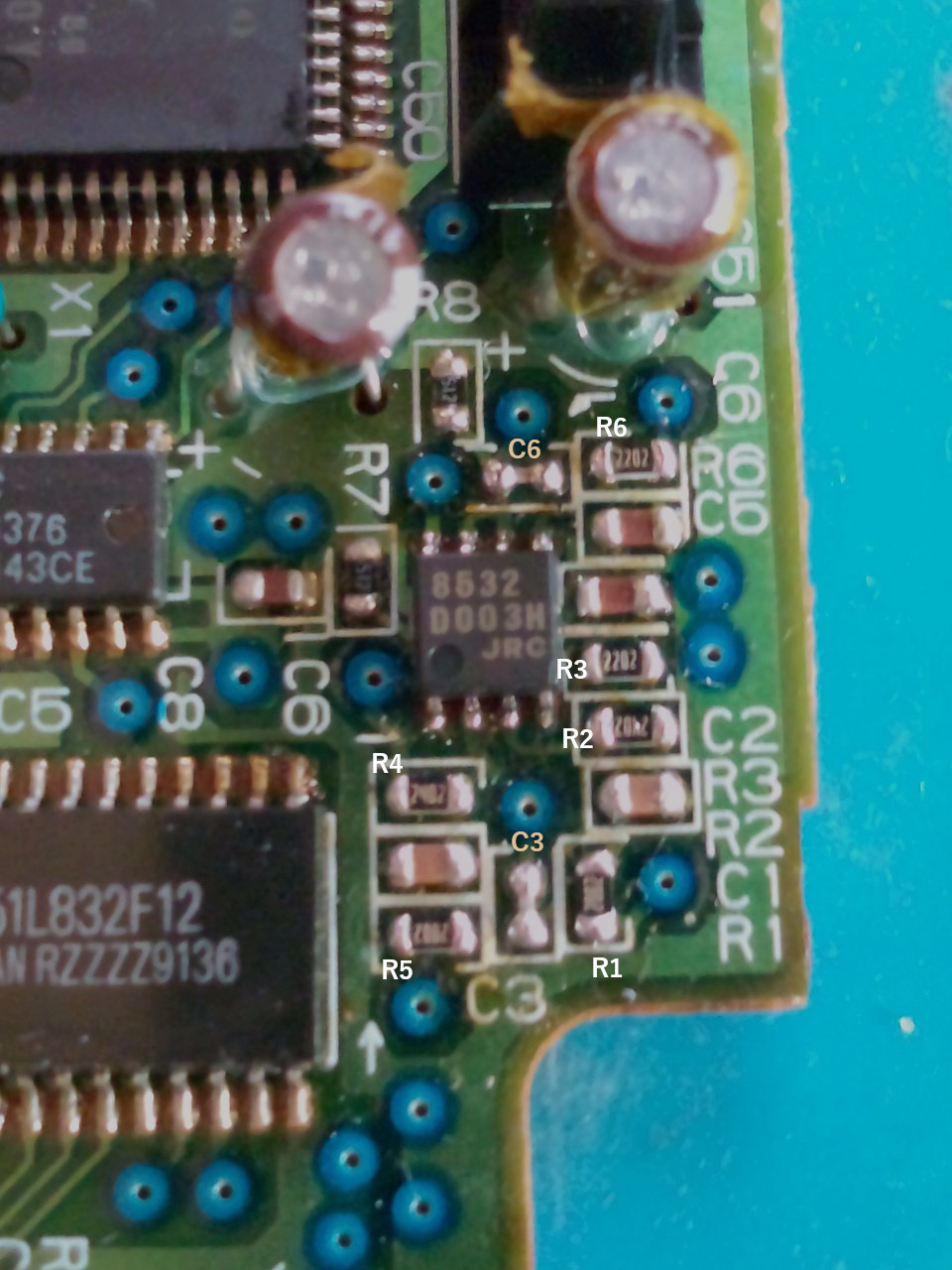

CPU-01 メンテ

・コンデンサと抵抗
C3　→　1800pF
C6　→　1800pF

R1　→　20KΩ
R5　→　20KΩ

R2　→　24KΩ
R4　→　24KΩ

R3　→　22KΩ
R6　→　22KΩ

チップコンは特性の良いC0Gに交換

抵抗はBispa VKMF2012 1/10w
薄膜チップ抵抗に変えて音質を上げました
抵抗値はXのツイート
を参考にしました

CPU-01 メンテ

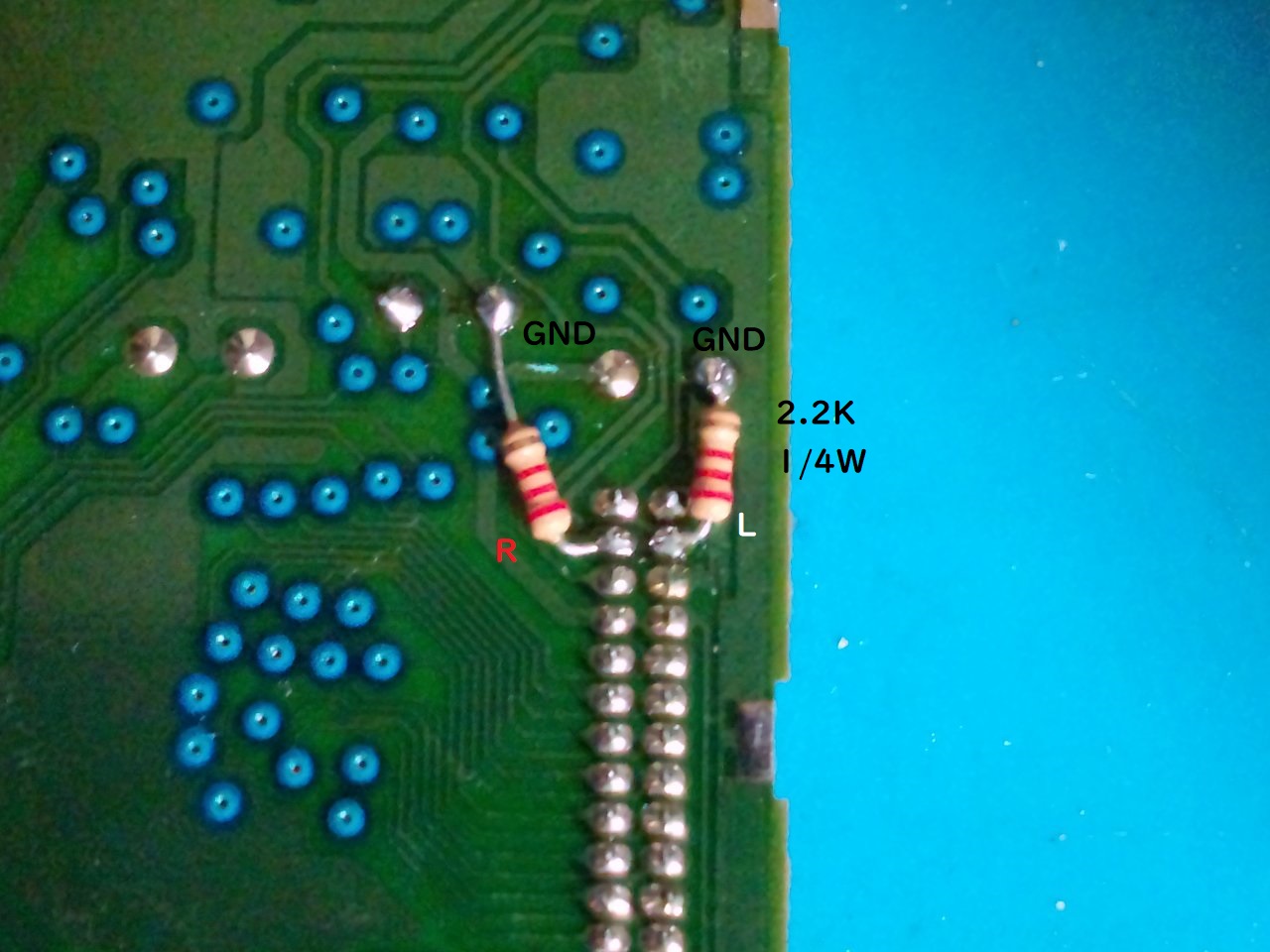

サウンドモジュール出力にプルダウン抵抗 2.2KΩ を追加

CPU-01 メンテ

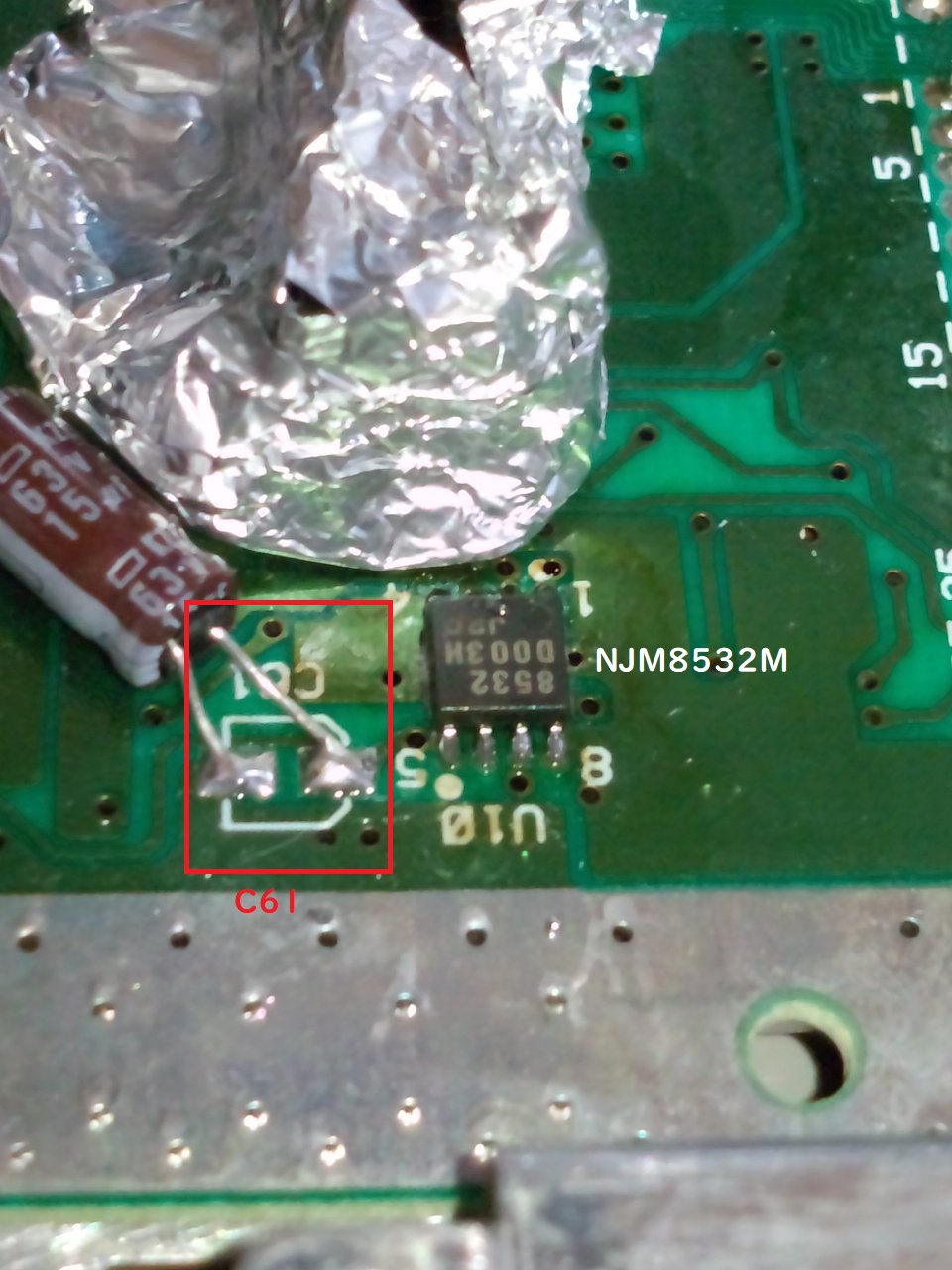

電解コンデンサを交換
C61 ケミコン KZE 15uF 63V

音声信号が通る部品を交換

・オペアンプ
LM358からNJM8532Mに交換

CPU-01 メンテ

音声信号が通る部品を交換

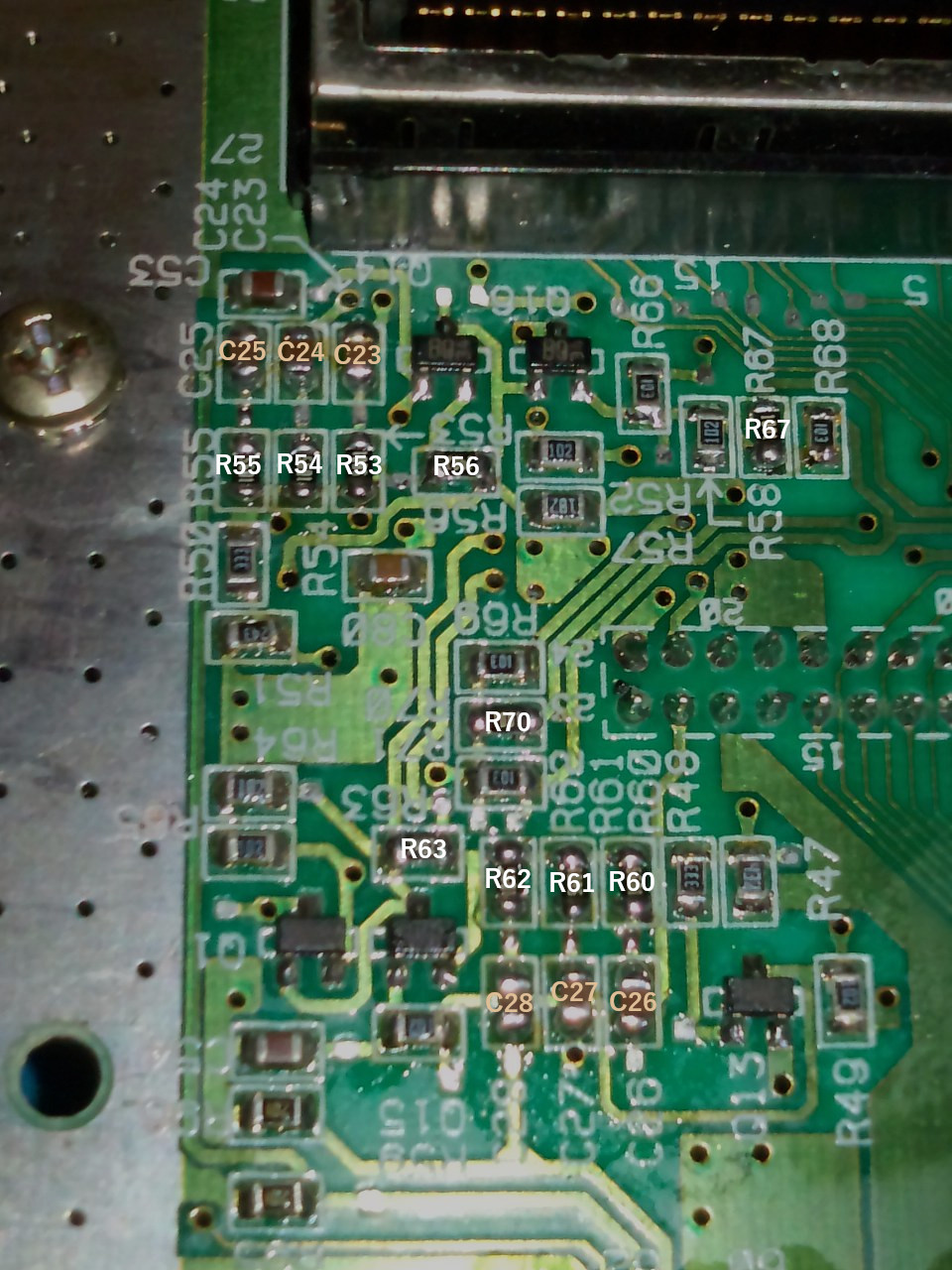

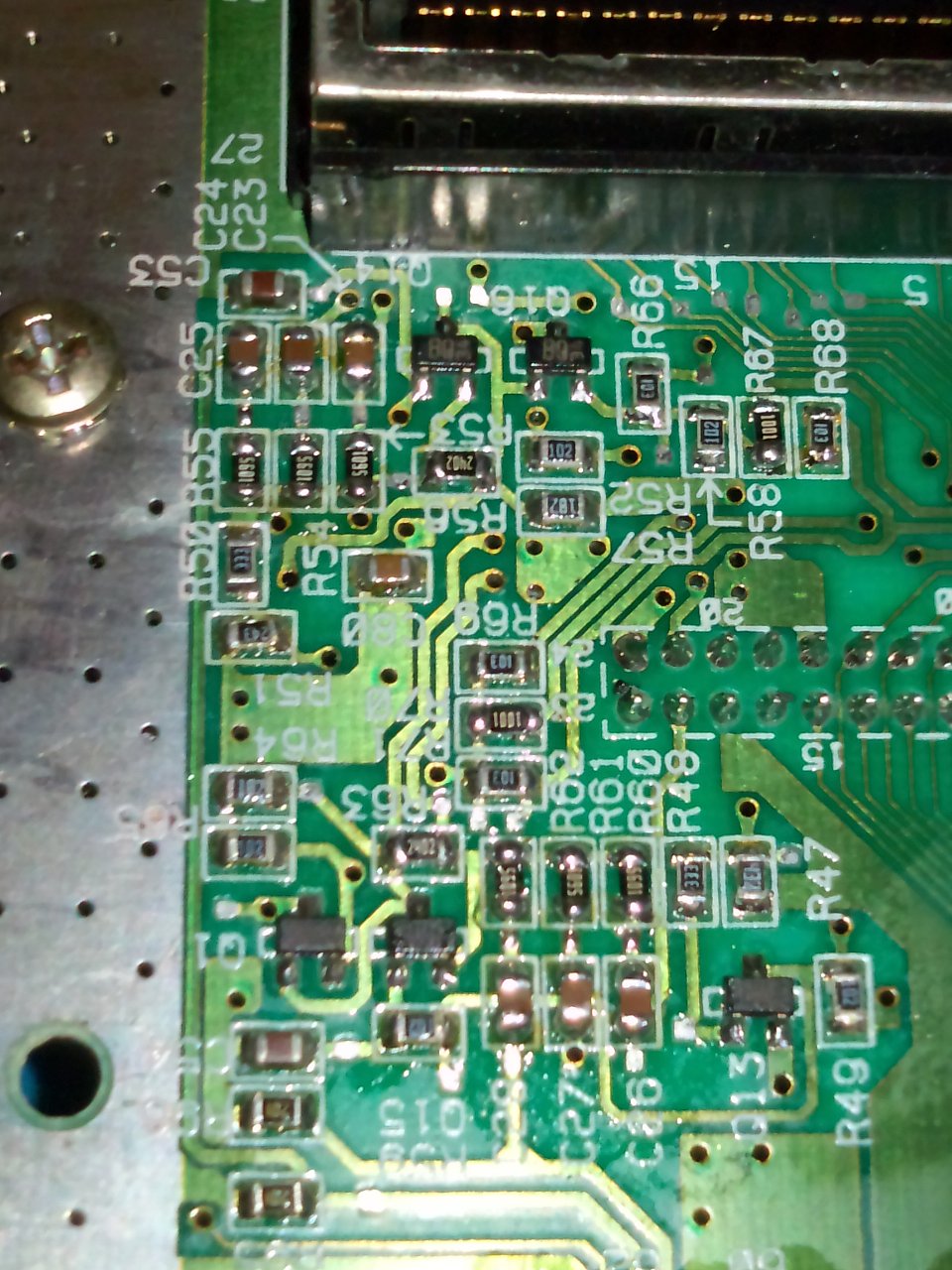

CPU-01 メンテ

L_Sound
　C23　1.0uF(TDK X7R)　サウンドモジュール音声入力カップリングC
　C24　1.0uF(TDK X7R)　本体裏の拡張端子音声入力カップリングC
　C25　1.0uF(TDK X7R)　カセット音声入力カップリングC

　R53　10K　→　10K　サウンドモジュール音声入力抵抗
　R54　10K　→　10K　本体裏の拡張端子音声入力抵抗
　R55　10K　→　10K　カセット音声入力抵抗
　R56　24K　→　24K　帰還抵抗(負帰還)
　R67　1K　→　1K　出力抵抗

R_Sound
　C26　1.0uF(TDK X7R)　サウンドモジュール音声入力カップリングC
　C27　1.0uF(TDK X7R)　本体裏の拡張端子音声入力カップリングC
　C28　1.0uF(TDK X7R)　カセット音声入力カップリングC

　R60　10K　→　10K　サウンドモジュール音声入力抵抗
　R61　10K　→　10K　本体裏の拡張端子音声入力抵抗
　R62　10K　→　10K　カセット音声入力抵抗
　R63　24K　→　24K　帰還抵抗(負帰還)
　R70　1K　→　1K　出力抵抗

チップコンは音質の良いTDK(車載用)に交換
容量は元の値と同じです

抵抗はBispa VKMF2012 1/10w
薄膜チップ抵抗に変えて音質を上げました
抵抗値も元の値と同じです
