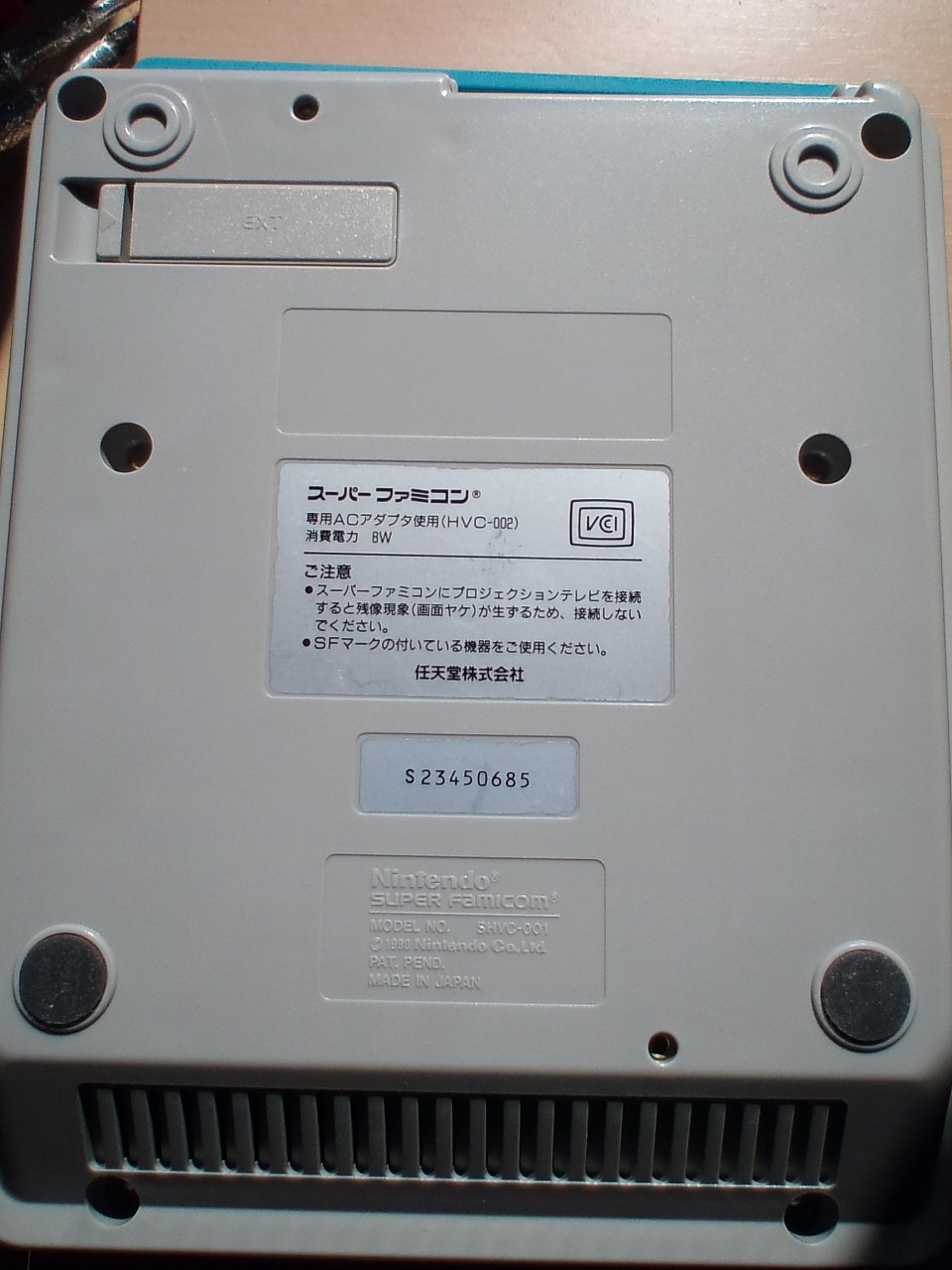

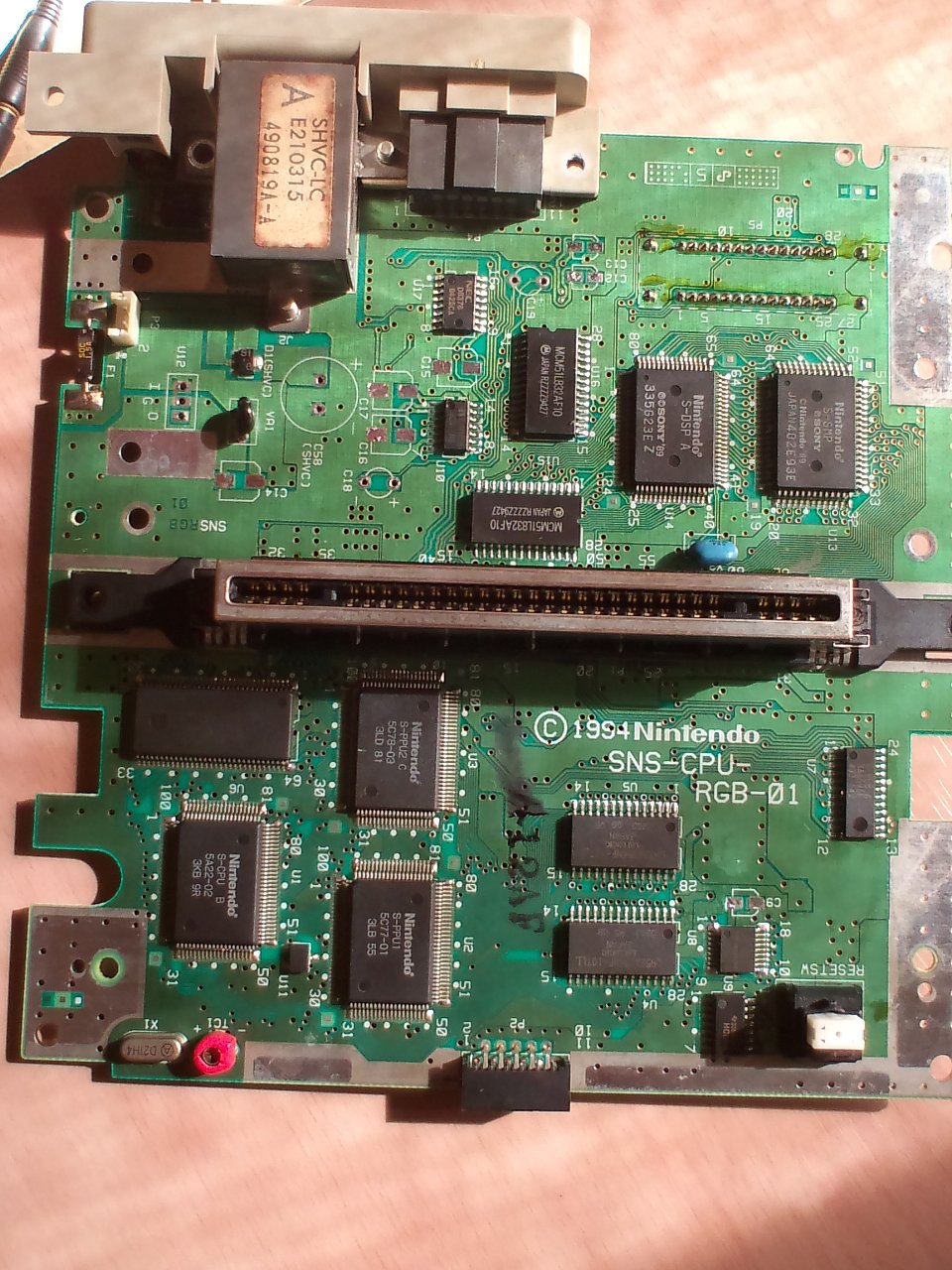

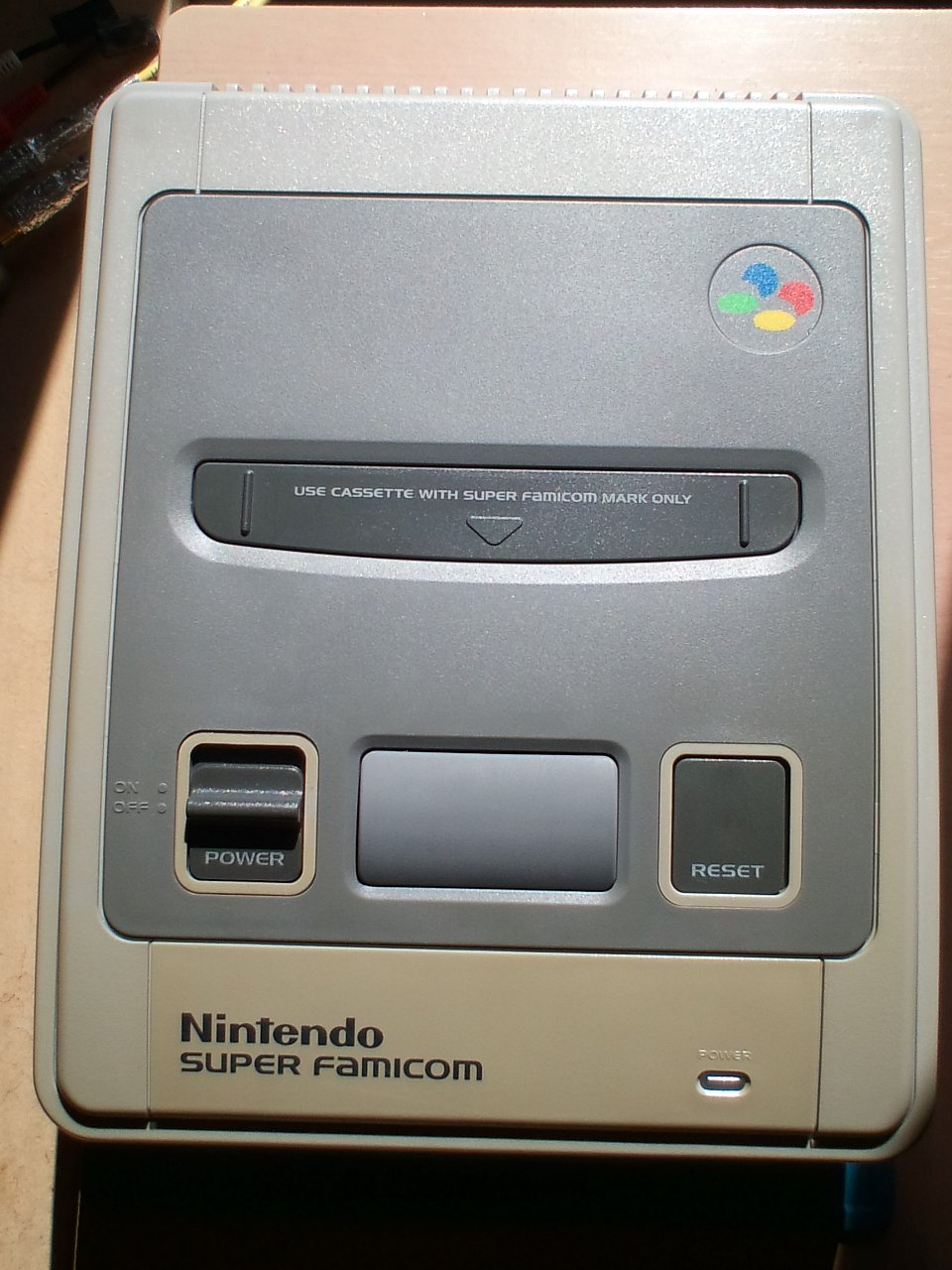

RGB-01_001 本体のみ

RGB-01 メンテ

基本メンテ項目は

電解コンデンサを交換
音声信号が通る抵抗を交換
音声信号が通るチップコンを交換

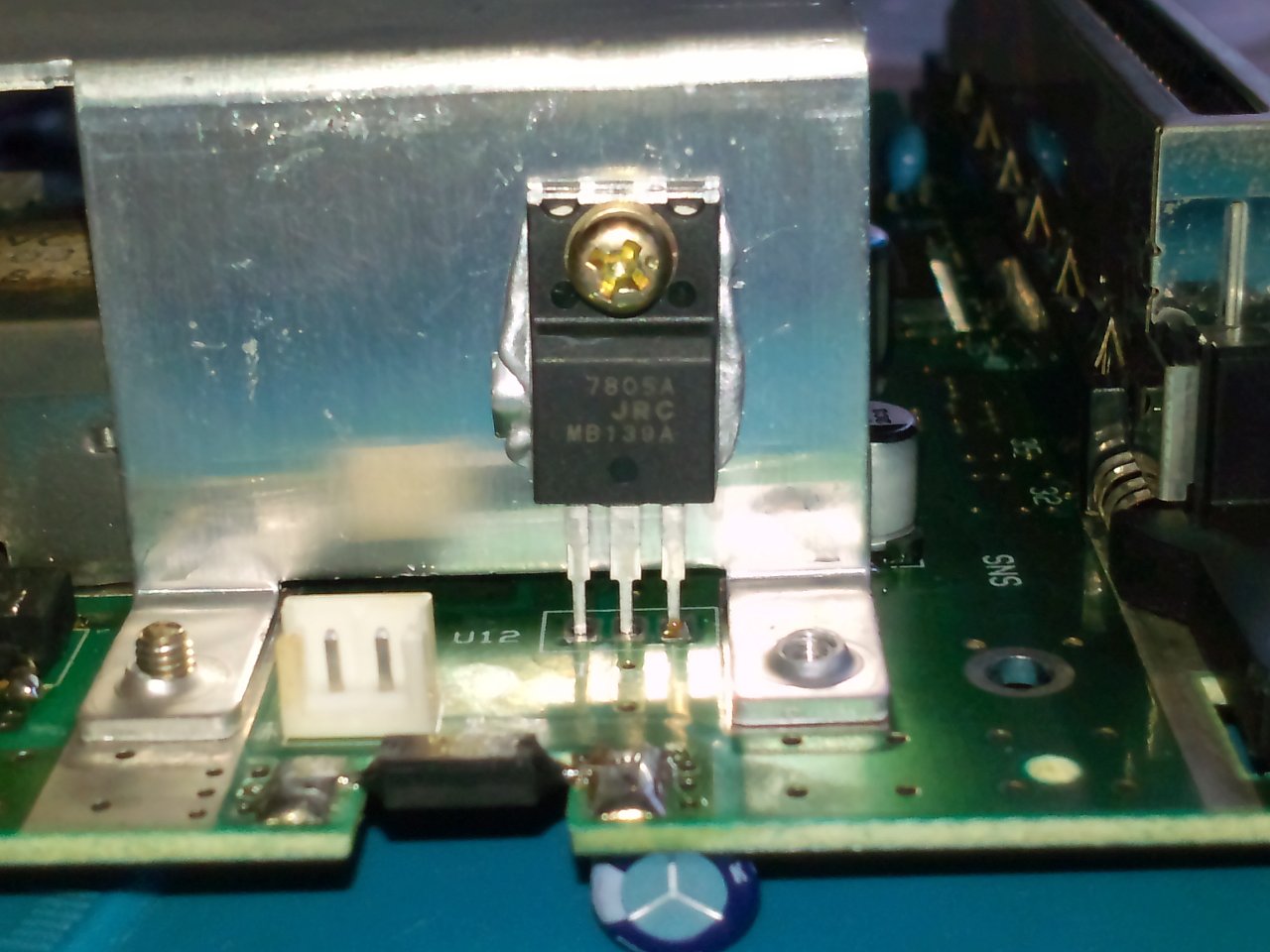

7805を新品に交換

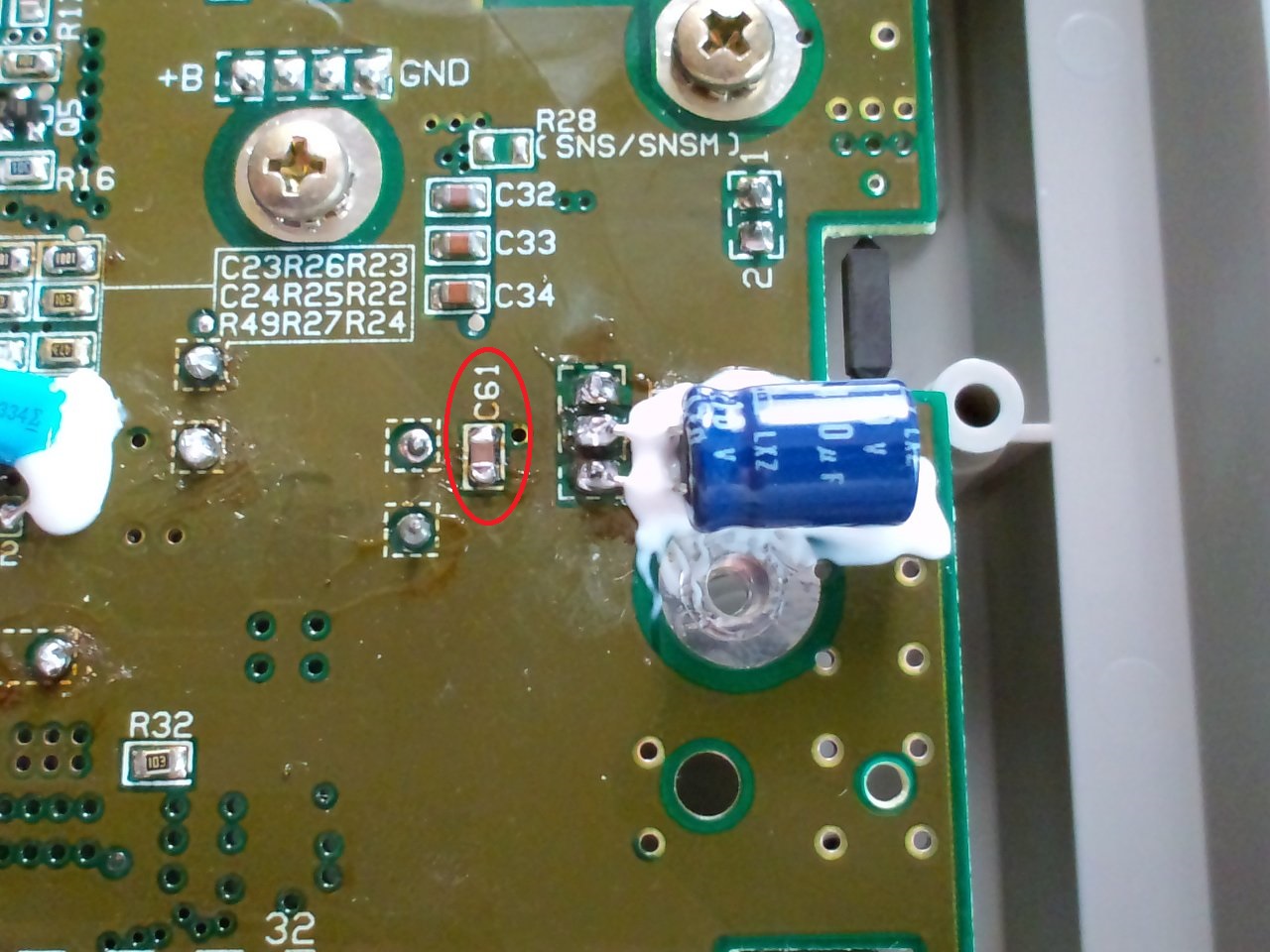

7805にパスコンを追加して電源ノイズの低減

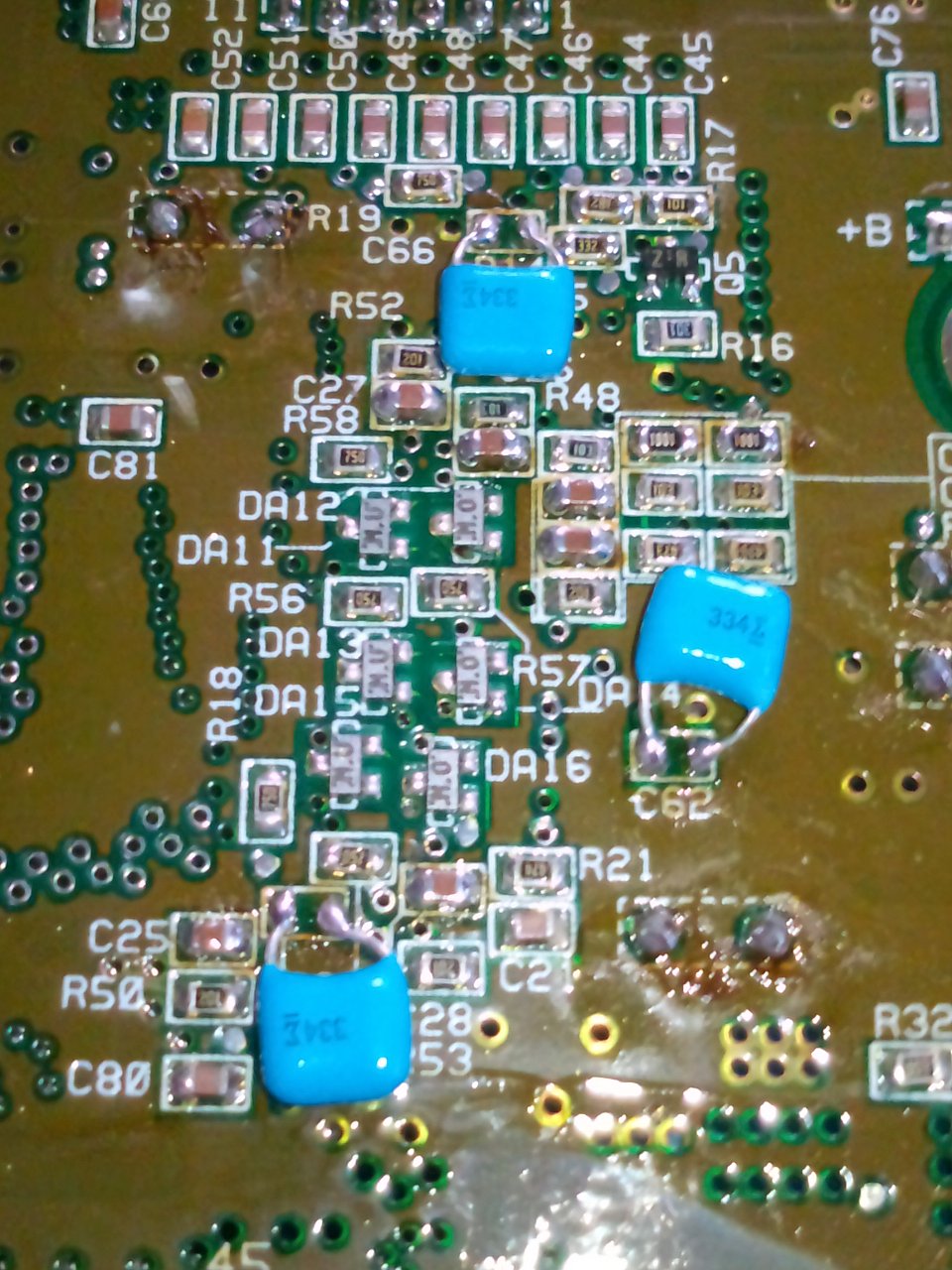

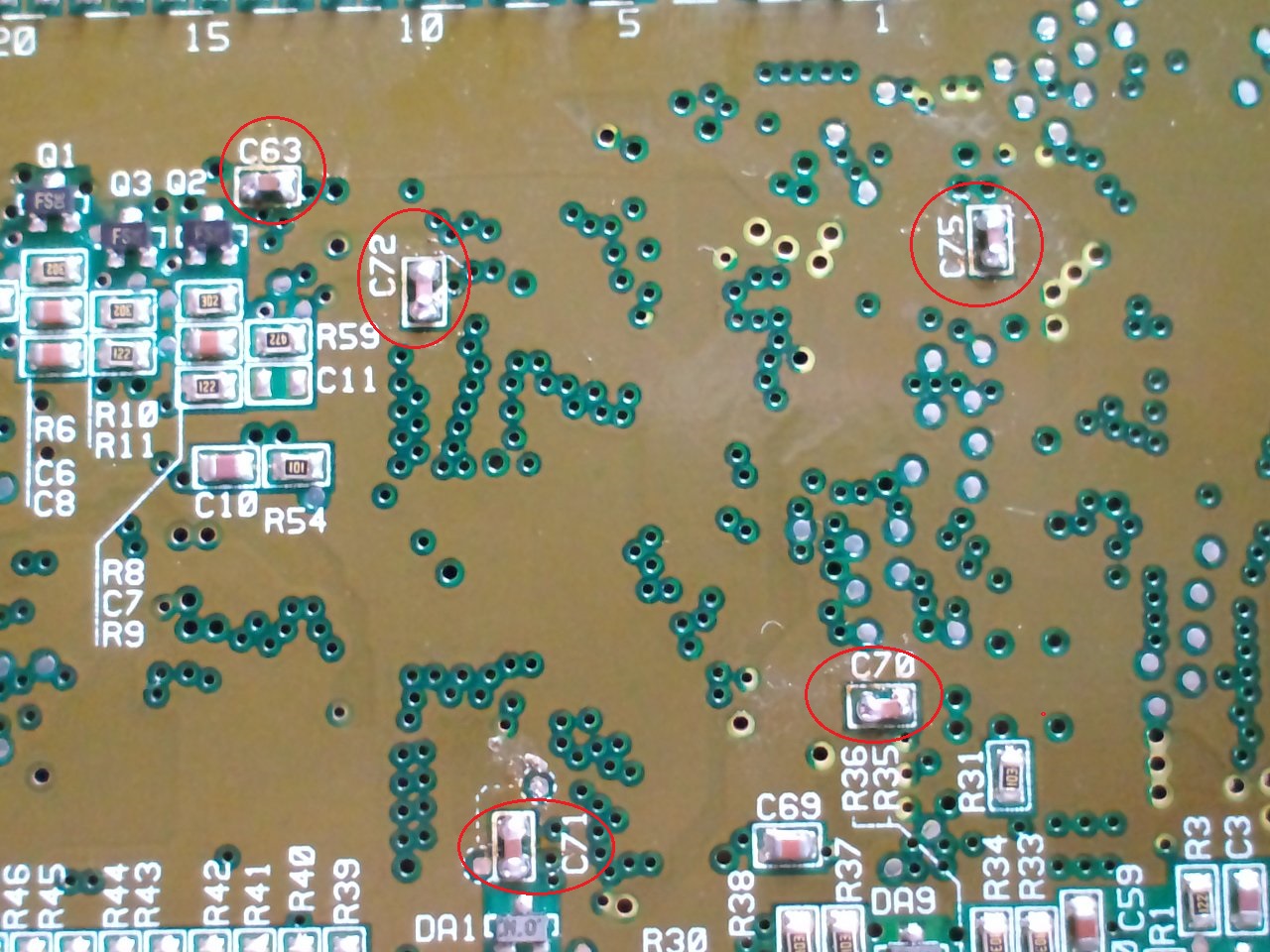

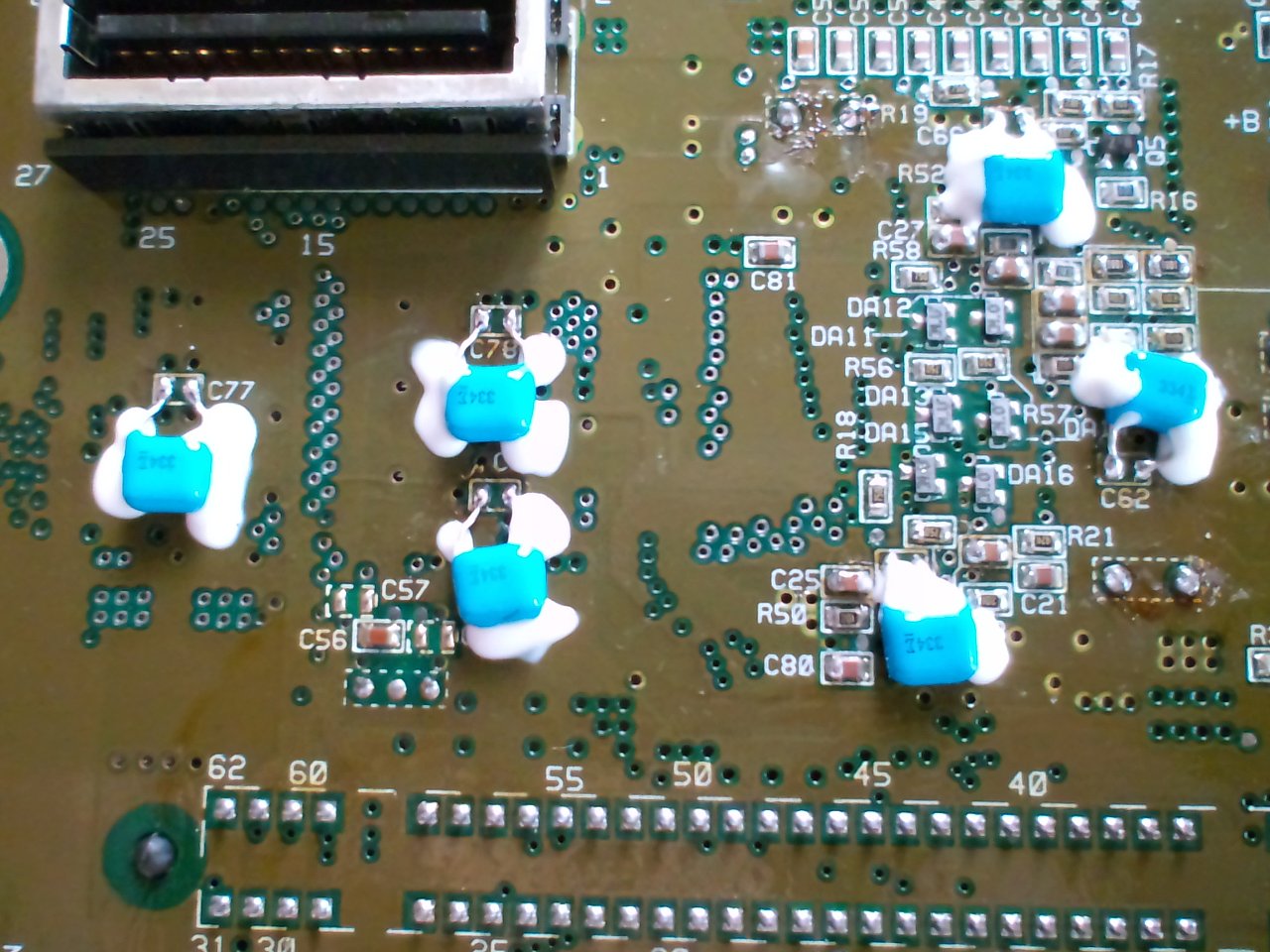

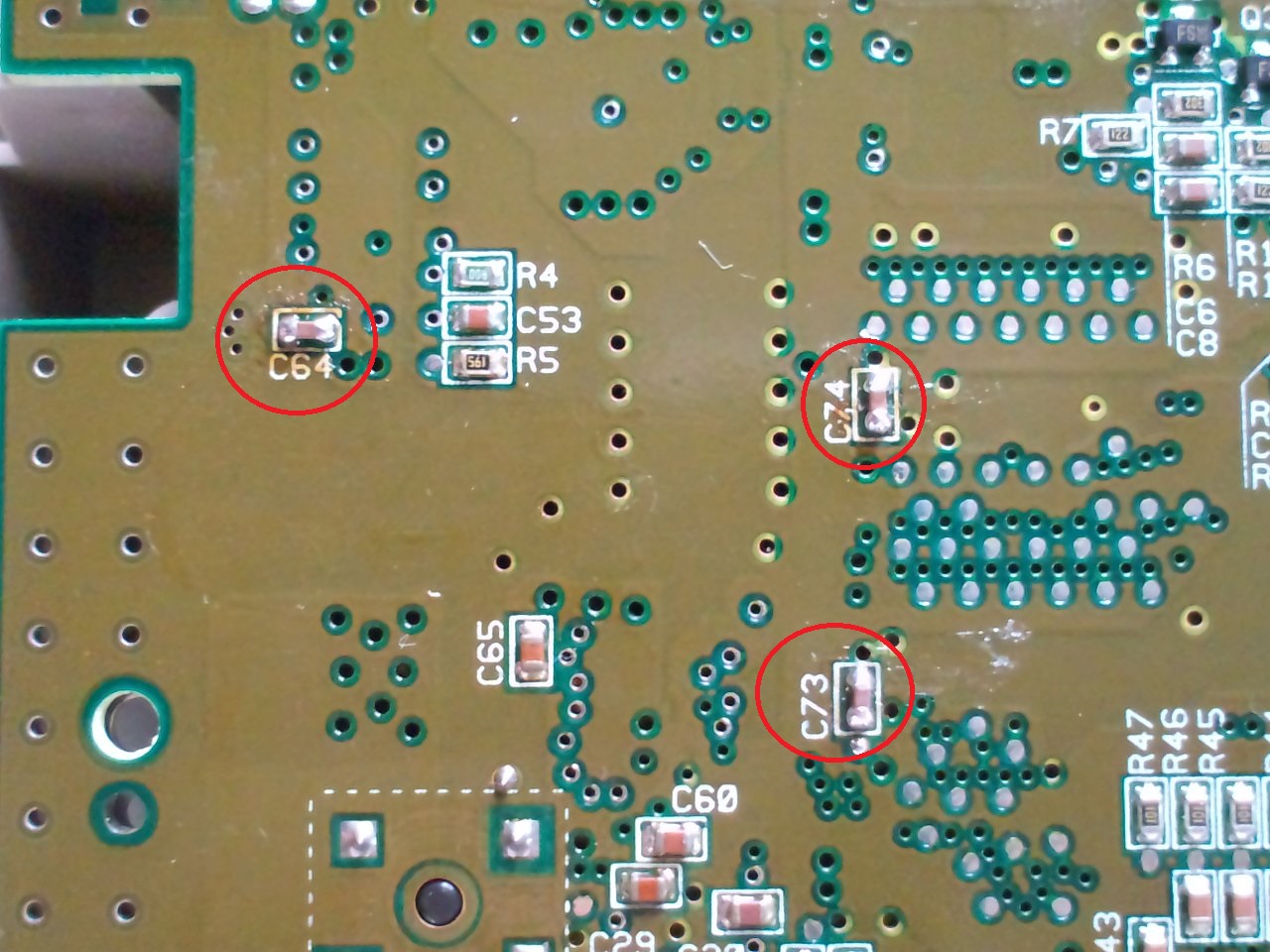

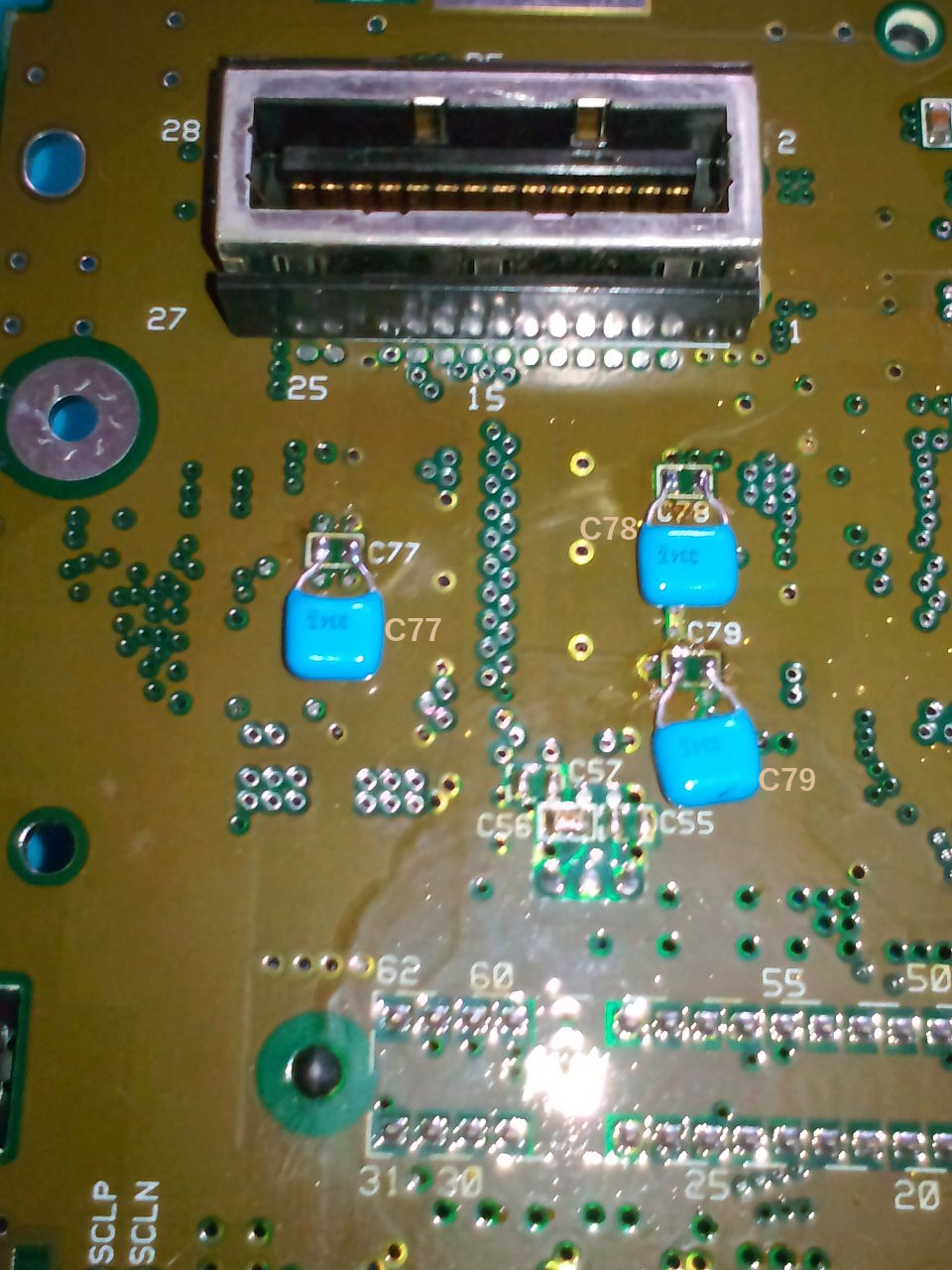

ICのパスコンを交換し映像改善

RGB-01 メンテ

電解コンデンサを交換

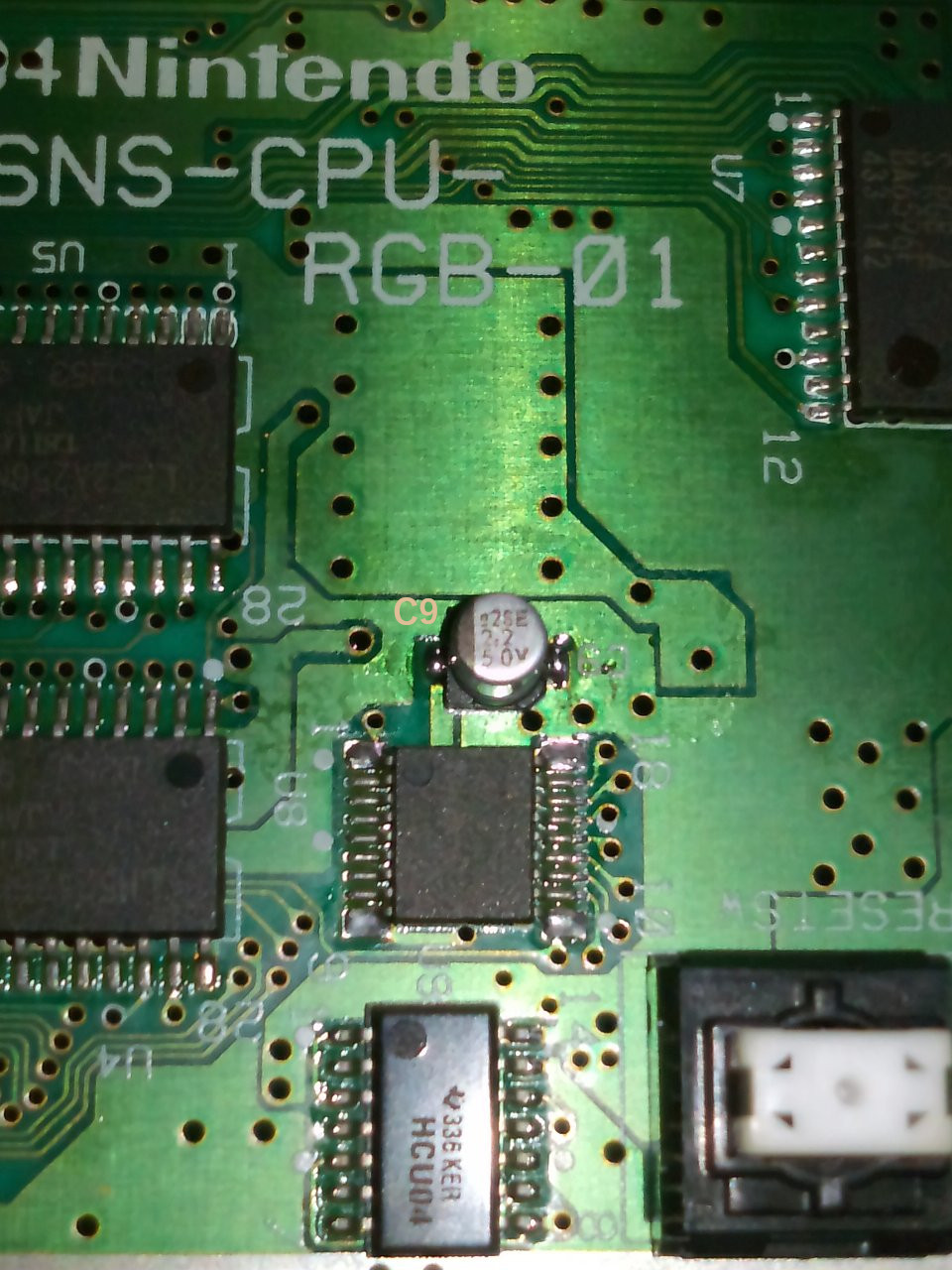

C9 ケミコン MVE 2.2uF 50V

RGB-01 メンテ

電解コンデンサを交換

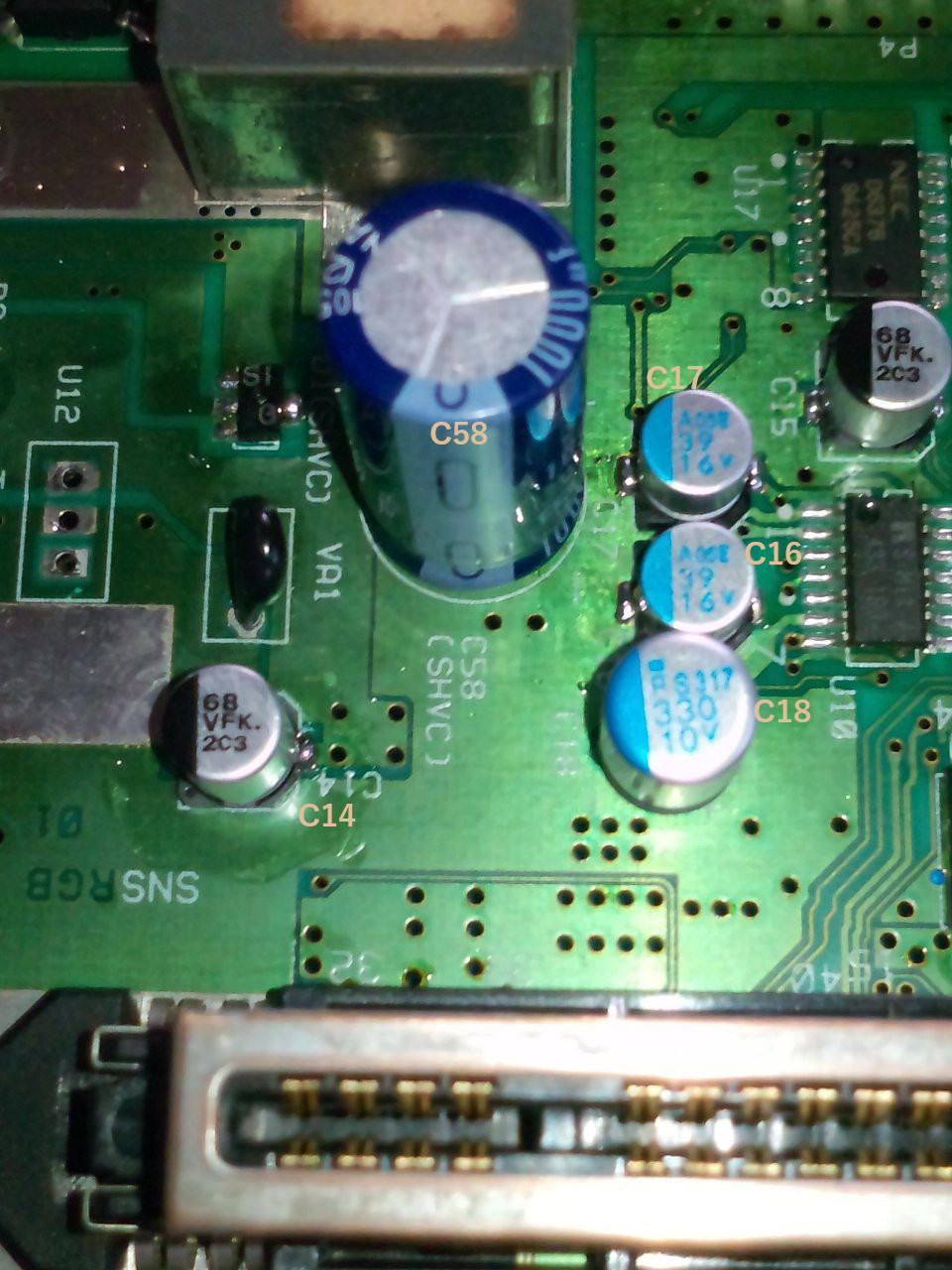

・電源パスコン
C14 panasonic FK 68uF 35V
C58 ケミコン LXZ 1000uF 35V

・音声IC(S-MIX) PRESET_LR?
C16 ケミコン PXA 39uF 16V
C17 ケミコン PXA 39uF 16V

・映像ラインカップリングC
C18 ケミコン PS 330uF 10V

RGB-01 メンテ

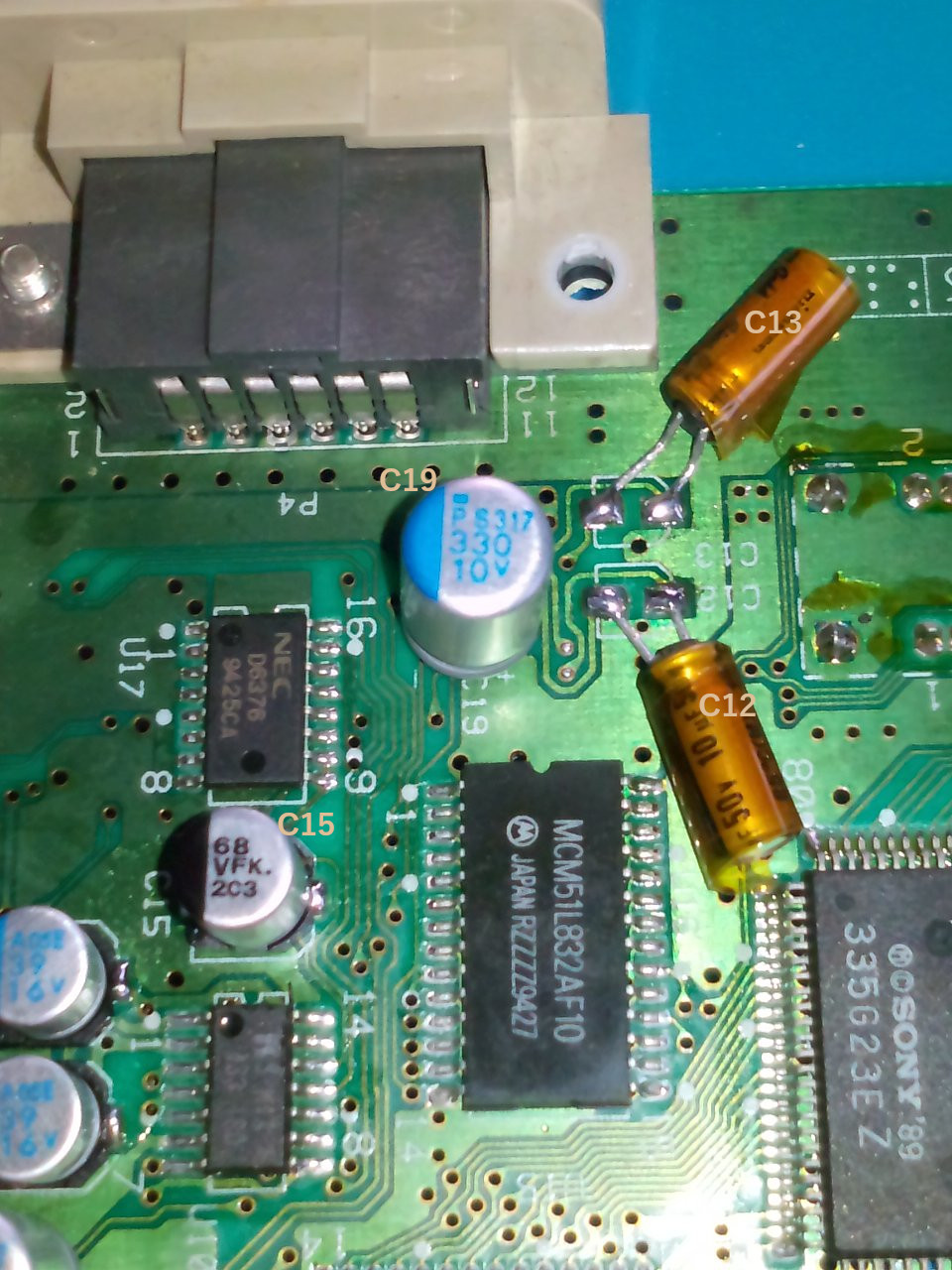

電解コンデンサを交換

・音声IC DAC(UPD6379A) REF
C15 panasonic FK 68uF 35V

・映像ラインカップリングC
C19 ケミコン PS 330uF 10V

・音声ラインカップリングC
C12 ニチコン FineGold 10uF 50V
C13 ニチコン FineGold 10uF 50V

RGB-01 メンテ

音声信号が通る部品を交換

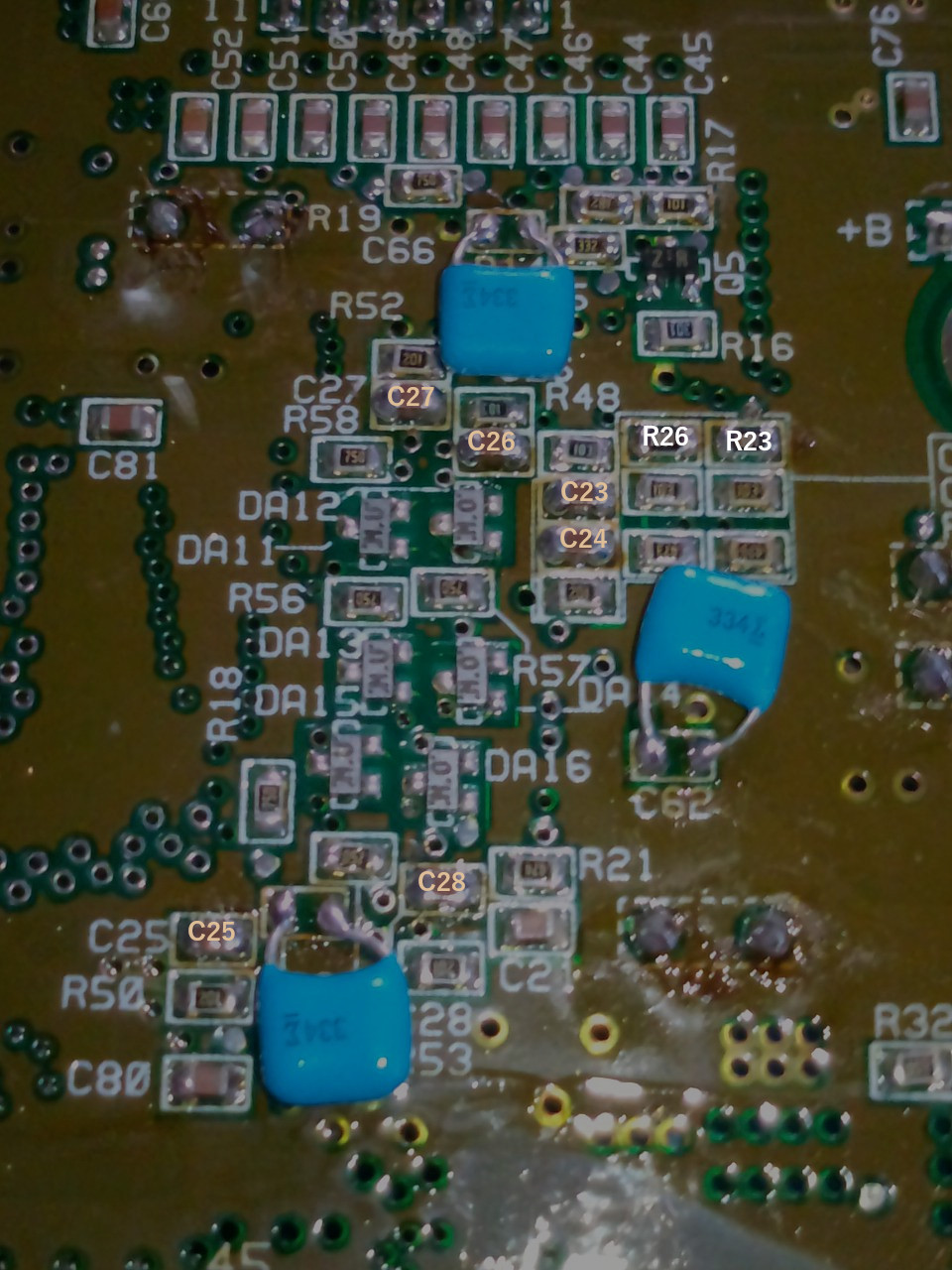

RGB-01 メンテ

L_Sound
　C26　　1.0uF X7R　サウンドモジュール音声入力カップリングC
　C27　　1.0uF X7R　本体裏の拡張端子音声入力カップリングC
　C28　　1.0uF X7R　カセット音声入力カップリングC
　R26　　1K　→　1K　出力抵抗

R_Sound
　C23　　1.0uF X7R　サウンドモジュール音声入力カップリングC
　C24　　1.0uF X7R　本体裏の拡張端子音声入力カップリングC
　C25　　1.0uF X7R　カセット音声入力カップリングC
　R23　　1K　→　1K　出力抵抗

チップコンは音質の良いTDK(車載用)に交換
容量は元の値と同じです

抵抗はBispa VKMF2012 1/10w
薄膜チップ抵抗に変えて音質を上げました
抵抗値も元の値と同じです
