CPU-01_003+SHVC_Video_Improvement

1. SFC本体 SHVC_Video_Improvement ver1.2付
2. S端子+コンポジット+LR音声メス端子コネクタ
3. SFC DC電源フィルター
4. メンテ済みACアダプター
5. メンテ済みコントローラー 1個

の5点セット　＋　おまけFF456セットになります

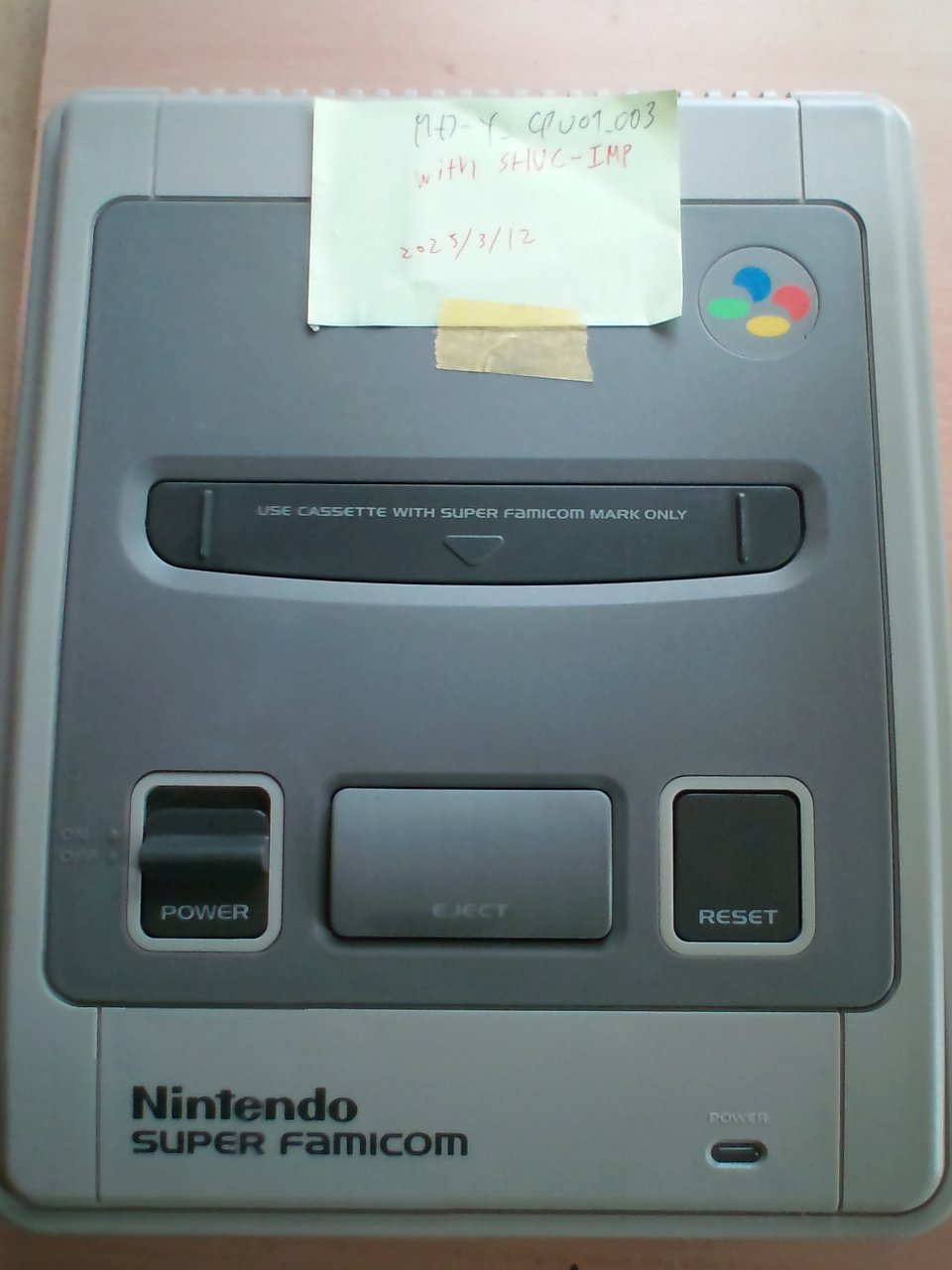

本体の付箋紙は本物確認も兼ねて貼ったまま出荷します
到着後は捨てて下さい

ヤフオクURL

CPU-01_003について

やったこと

1. 電源1　7805を新品に交換
2. 電源2　7805にパスコンを追加して電源ノイズの低減
3. 電源3　パスコンを105℃長寿命品に交換
4. 映像ノイズ対策1　映像出力カップリングをOS-CONに
5. 映像ノイズ対策2　VideoICのパスコンを0.1uF→10uFに
6. 音声改善1　音声オペアンプを交換
7. 音声改善2　音声信号が通る抵抗を交換
8. 音声改善3　音声信号が通るチップコンを交換
9. 音声改善4　サウンドモジュール出力にプルダウン抵抗を追加

詳しくは→CPU-01_003

SHVC_Video_Improvement

作業手順は　→　SHVC Video Improvement Kitを付ける

部品取り外し

C83に10uFを付けていて
捨てるのはもったいないので

CPUパスコン

C90に取り付け 0.1uF　→　10uF

パターンカット

少し関係ない線を傷つけてしまったが
テスターで導通の確認は取れました(黄色マル)
赤マルがRGB
オレンジマルが+5Vです

パターンカット

この後に配線を付けるのでショートしないように
パターンを削る

基板付け完了

配線完了

SHVC Video Improvement Kitを付ける
と同じく任天堂のAVケーブルを再利用(シールド付き)

RGB配線 基板側

いちおうカプトンテープで絶縁

RGB配線 上側

カセットスロットのハンダ部の配線が通る部分に
カプトンテープを二重で貼って配線がキズ付かないように

電源配線

SHVC_Video_Improvementの袋

裏面に貼っておきます
要らなきゃ捨ててください
