　CPU-01_PXF220 その1
　CPU-01_PXF220 その2

CPU-01 いつもの整備

C57 ケミコン PXF 220uF 6.3V
C58 ケミコン PXF 220uF 6.3V
C59 ケミコン PXF 220uF 6.3V
C60 ケミコン PXF 220uF 6.3V

C65 ELNA RBD 10uF 25V BP
C66 ELNA RBD 10uF 25V BP

コンデンサ変更 電源ライン

C63 パナ FM 33uF 35V
C64 パナ FM 33uF 35V
C67 ルビコン ZLH 1000uF 35V

レギュレーターに刺さってるのは ルビコン PK 470uF

レギュレーター部

写真撮り忘れ 7805をNJM7805FAに交換

ルビコン PK 470uF から
ケミコン KMG 470uFに変更

フィルムコンは0.47uF
C67 1000uFに 0.1uF(フィルム 100V)

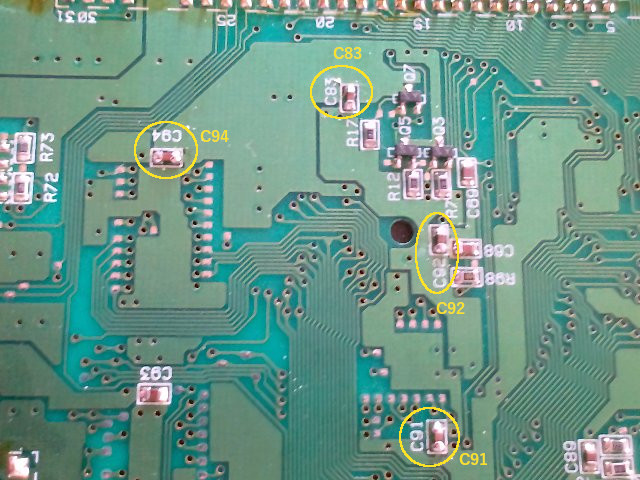

メイン基板の整備

PPUなどのパスコン増量
スーパーファミコンをシャキッとさせる　その2を参考にしました

C83 RGBのトランジスタ
C91 PPU2
C92 PPU1
C94 DRAM1

10uFに
1608サイズが作業しやすい

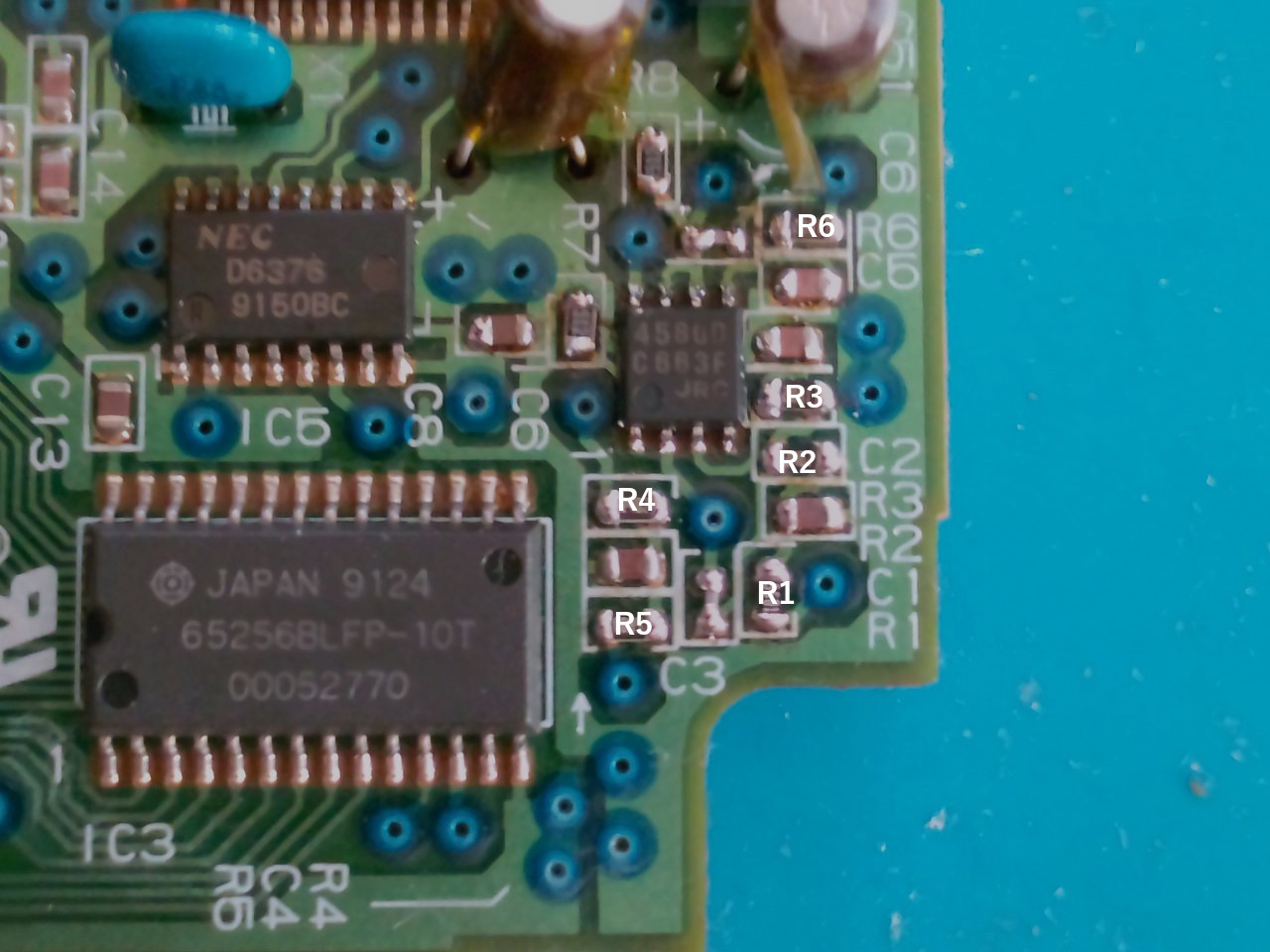

APU内 部品交換

詳しくは混迷している CPU-01 ヤフオク仕様

C3 C6:　1800pF　C0G

R1 R5:　20K
R2 R4:　24K
R3 R6:　22K

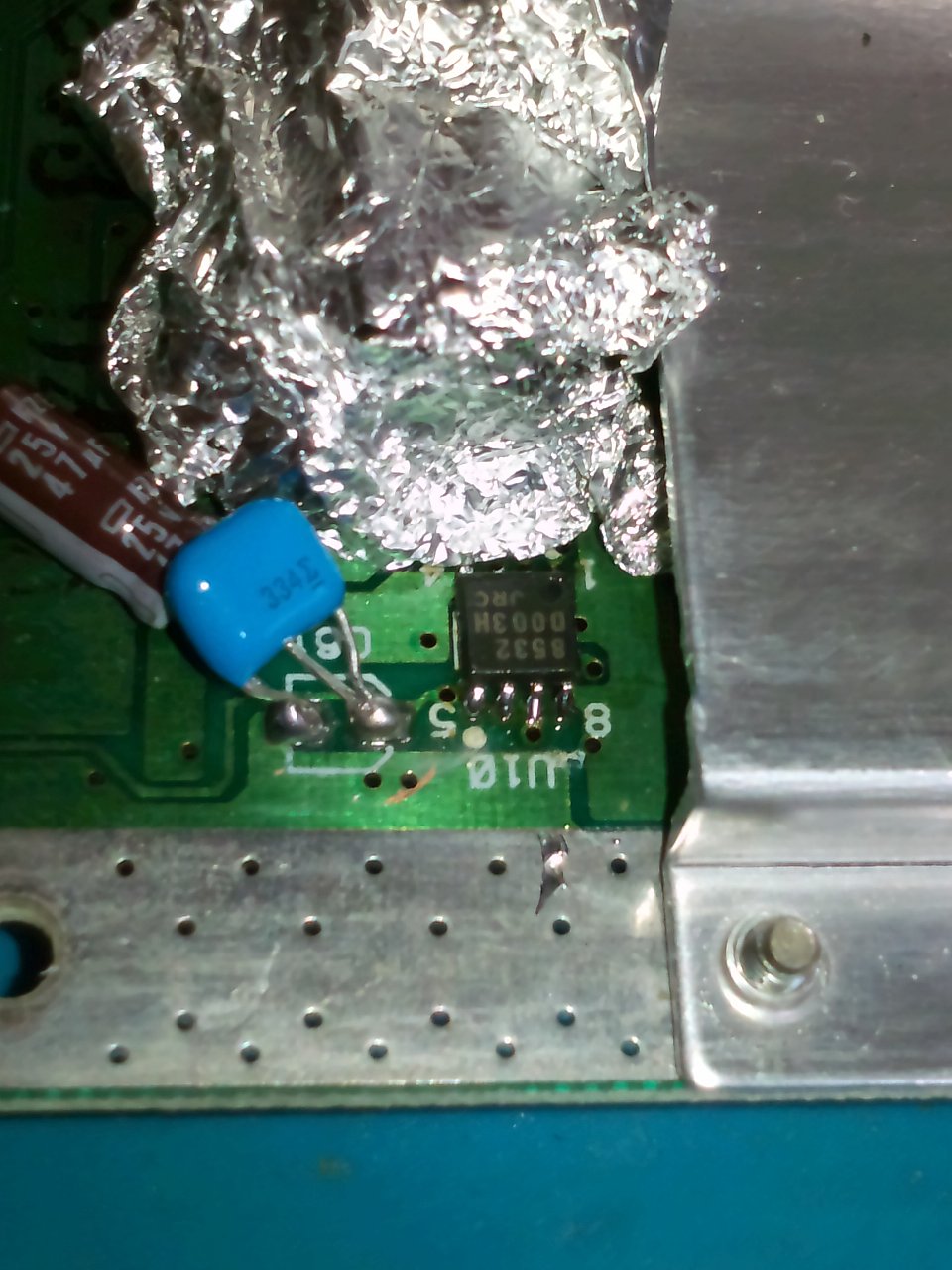

オペアンプも NJM8532M に交換

APU内 部品交換

C50 C51 ケミコン KZN 47uFに

APU プルダウン抵抗

LR 秋月カーボン 2.2KΩ 1/4w

Post-Amp部

オペアンプを2回路入 入出力フルスイングオペアンプ NJM8532M
に交換

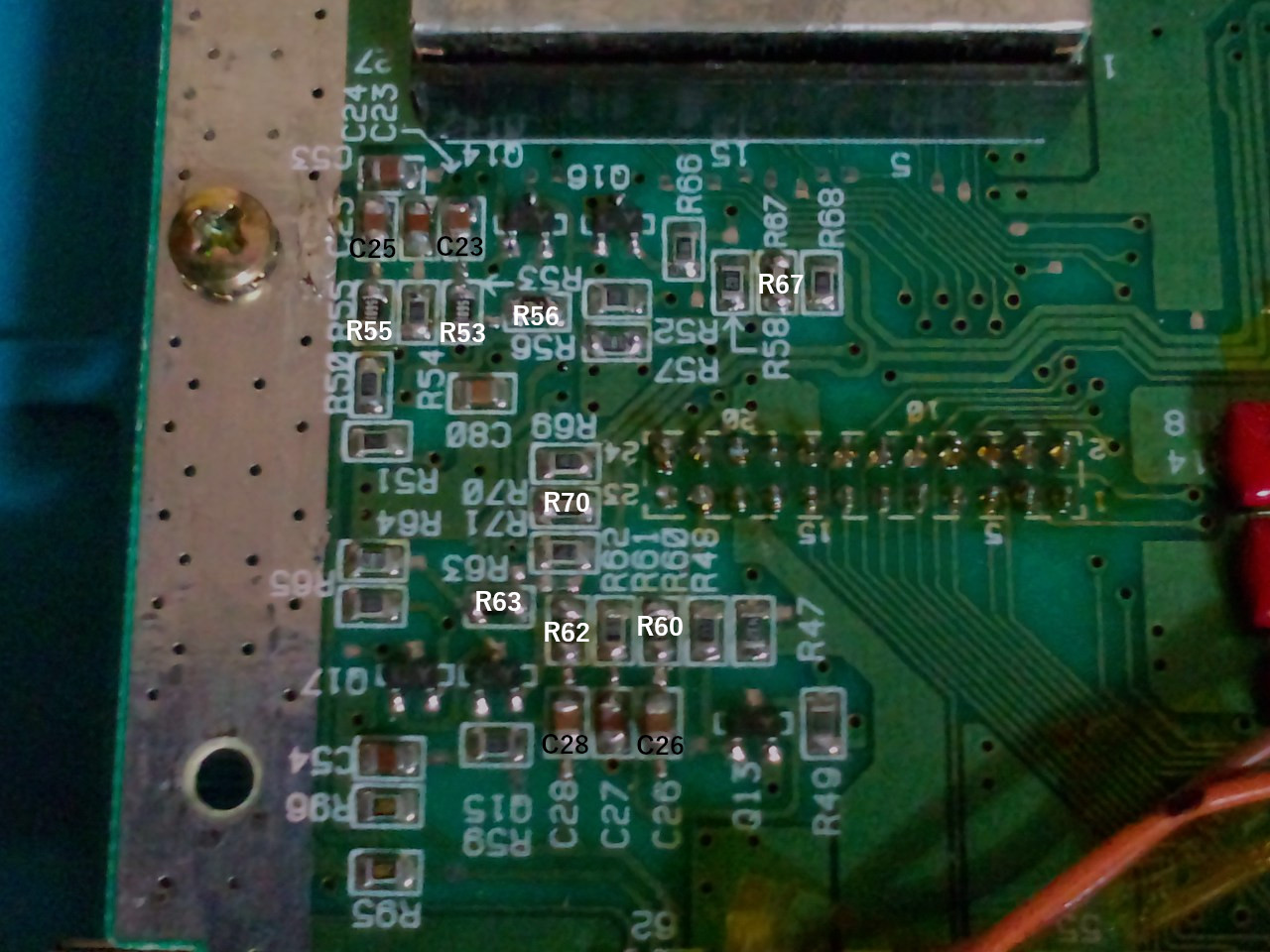

メイン基板裏 PostAmp

Sound L
　C23 1.0uF APUの入力カップリングC
　C25 1.0uF カセットの入力カップリングC

　R53 10K APUの入力抵抗
　R55 10K カセットの入力抵抗
　R56 24K 帰還抵抗(負帰還)
　R67 1K 出力抵抗

Sound R
　C26 1.0uF APUの入力カップリングC
　C28 1.0uF カセットの入力カップリングC

　R60 10K APUの入力抵抗
　R62 10K カセットの入力抵抗
　R63 24K 帰還抵抗(負帰還)
　R70 1K 出力抵抗

　 抵抗は Bispa VKMF2012
カップリングCは TDK 1uF X7R

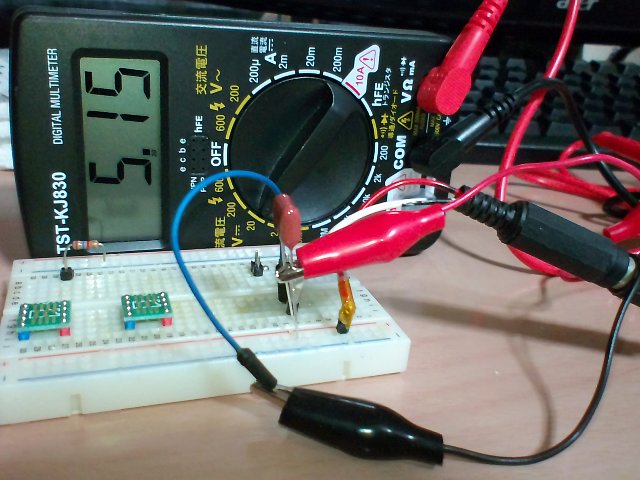

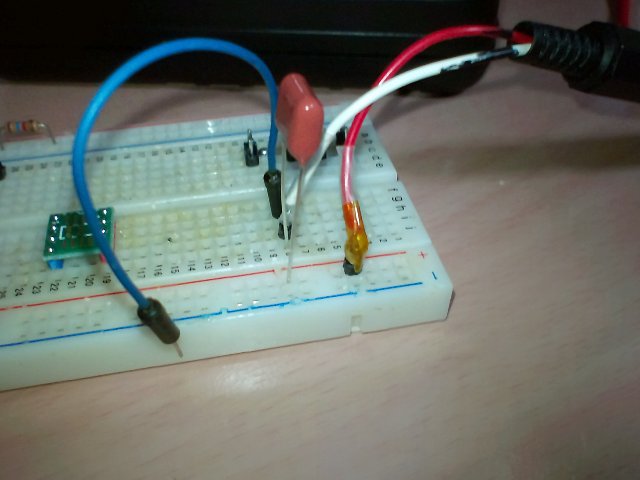

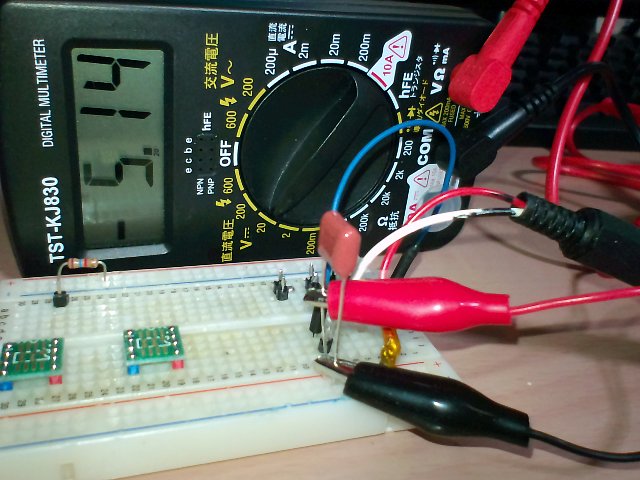

正負電源

パスコンで+-電圧を取る方法を採用

正電圧

テスト電源はUSB 5V

負電圧

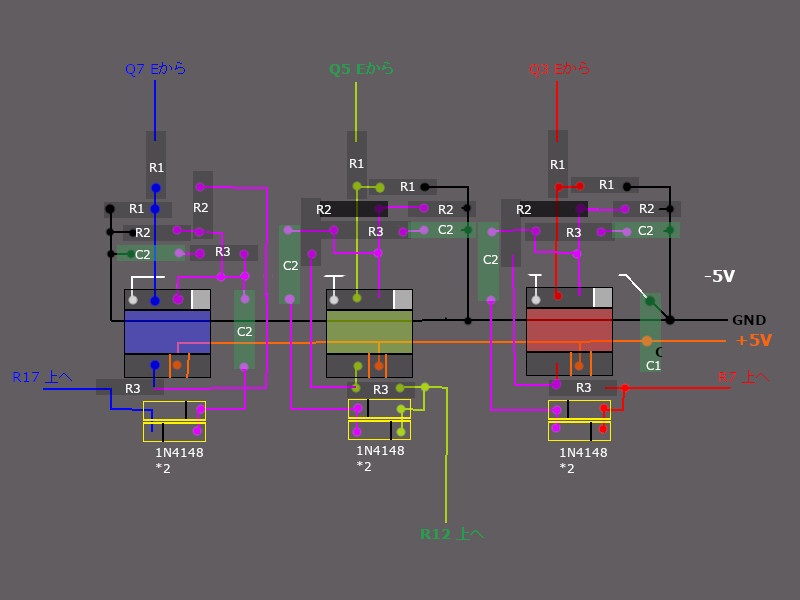

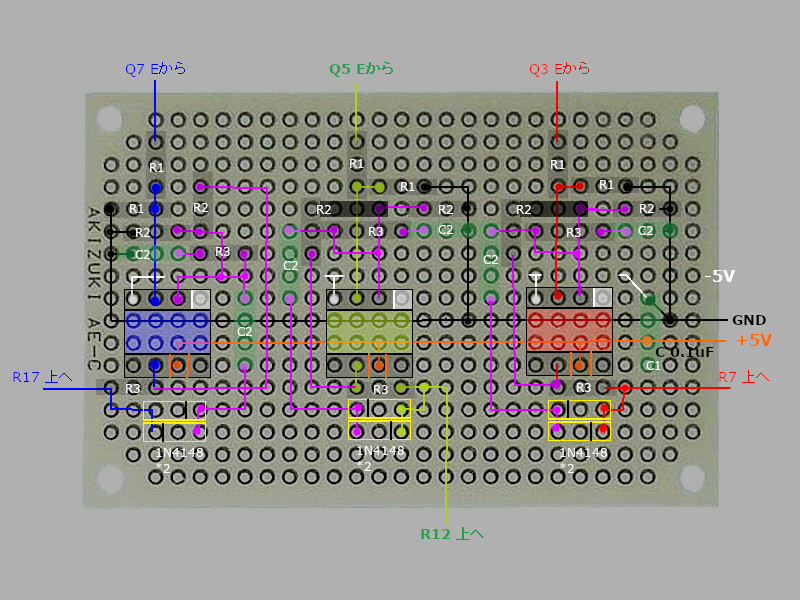

RGBバッファ基板

家庭用ゲーム機をｘｘする スーパーファミコンをシャキッとさせる　その2
の回路図を参考にGIMPでハンドCAD

使用部品

基板　→　０．３ｍｍ厚　極薄両面ユニバーサル基板　Ｃタイプ（７２×４７ｍｍ）
高速オペアンプ　→　超高速広帯域オペアンプ　ＮＪＭ２７２２(1回路)

使用部品

部品番号	パーツ詳細	用途
C1	4.7μF 50V	パスコン 正負電圧生成
C2	ニチコン マイラ 1000pF
C3	チップセラコン 10uF	パスコン
ダイオード	1N4148

部品番号	パーツ詳細	用途
R1	カーボン 2KΩ 1/6W
R2	金属 200Ω 1/4W
R3	カーボン 47Ω 1/6W

C3は±電源入力ピンの直下に配置

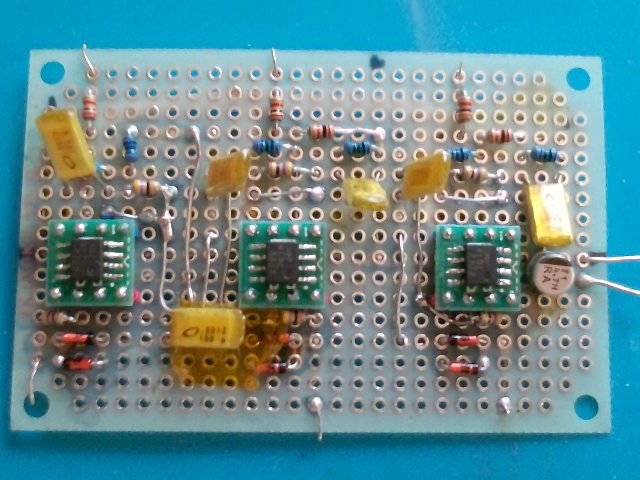

基板ver1 完成

０．３ｍｍ厚　極薄両面ユニバーサル基板　Ｃタイプ（７２×４７ｍｍ）は
表裏でスルーホールが繋がってないから絶縁してる
とは言え薄いのでちょっとそこの信頼度が(略

フィルムコン 1000pFはケチらず50V品を買うんだった
100Vはちょっとでかい

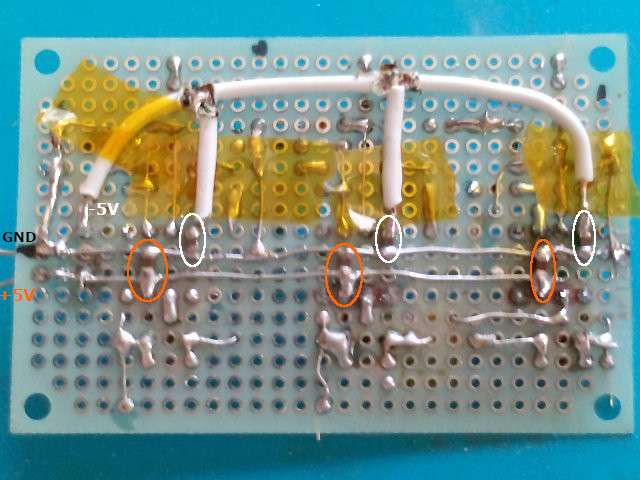

基板 裏面

〇のところが
C3 セラコン10uF のパスコン

-電圧はベル線
もっと細いのあったはず疲れてた(;´Д｀)

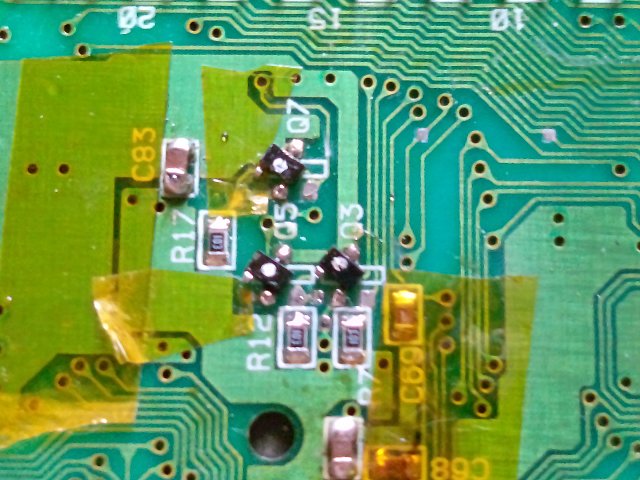

SFC本体基板 下 RGBトランジスタ

Q3 Q5 Q7のトランジスタをひっくり返す
表裏判別に白ペンで印

詳しくは→家庭用ゲーム機をｘｘする スーパーファミコンをシャキッとさせる　その2

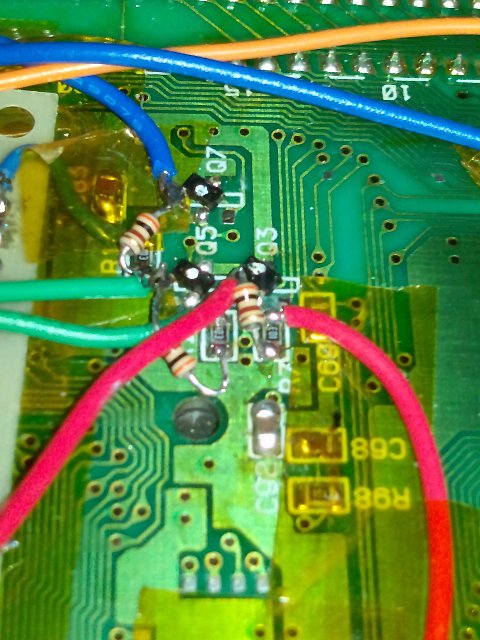

SFC本体基板 RGB入出力

Q4 Q6 Q8は基板の上側にあります

SFC本体基板 RGB入出力 配線

1/6W 300Ωは空中配線

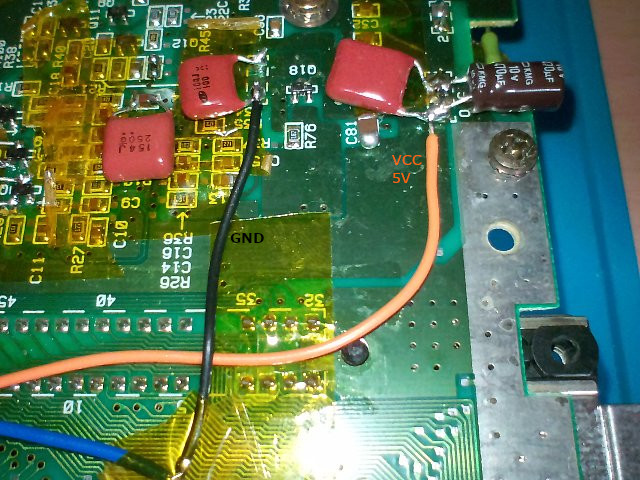

RGBバッファ基板 電源

7805から直に

基板ver1 テスト

S端子で
GV-USB2

暗い

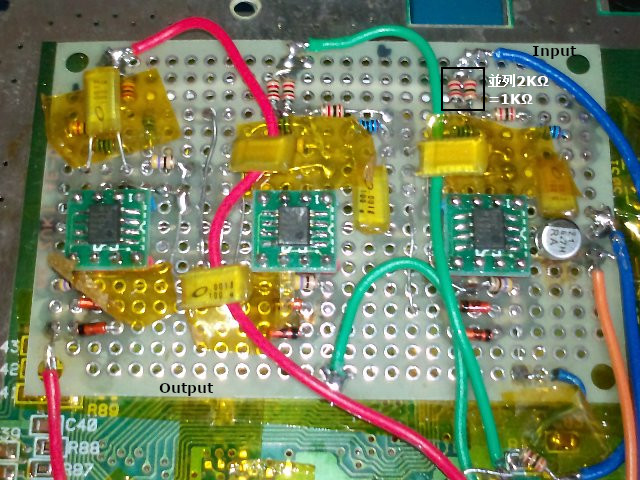

基板ver2

悩んだがRGB各色の入り抵抗を下げる
作業しやすいし

配線の都合で 赤と青を逆にしました

基板ver2 テスト

明るい

良かった成功
少し暗め

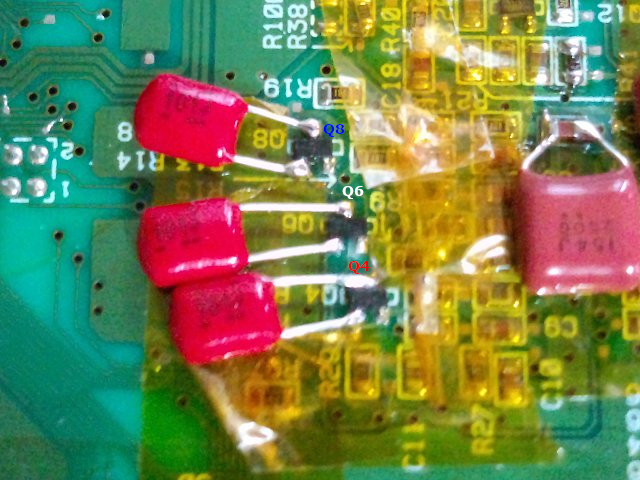

SFC本体基板 上 RGBトランジスタ

参考サイトだと270pFだが

抵抗値を下げたので
こっちも100pFに下げてみた

まぁあんまり変わらない

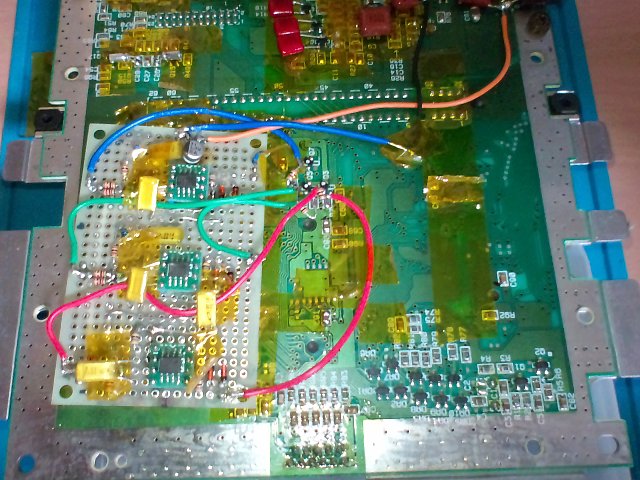

基板配置

C83 C91 C92 C94のフィルムコンは邪魔になるので外しました

SFC基板のほうにカプトンを貼って絶縁

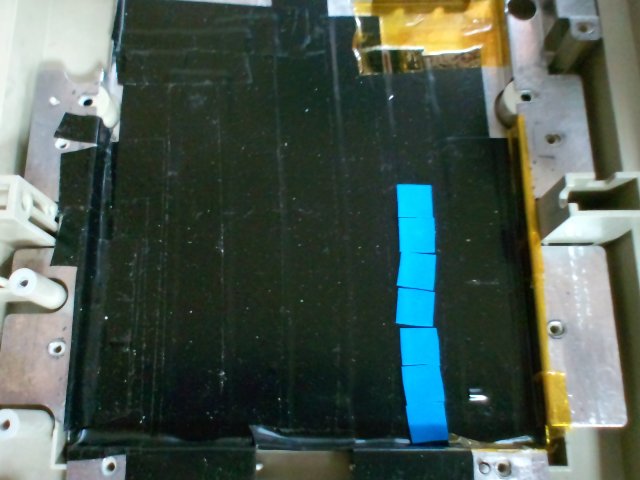

底シールド

絶縁処理と
冷却シリコンパッド

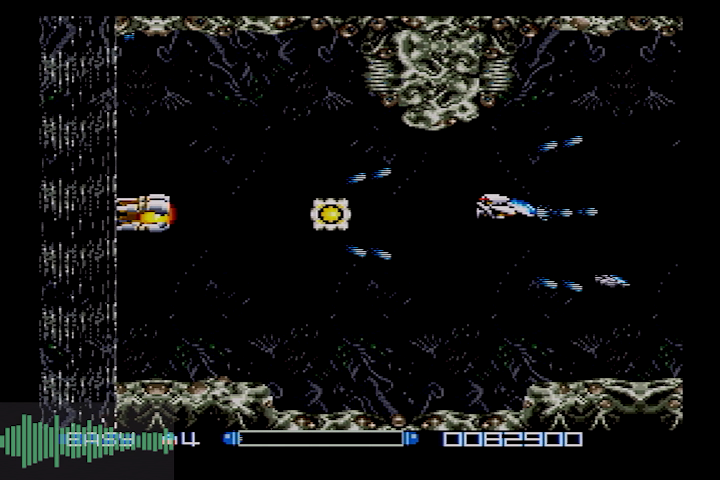

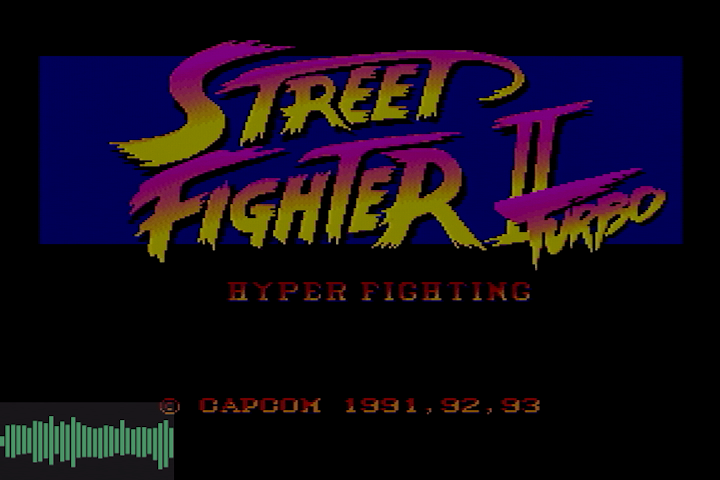

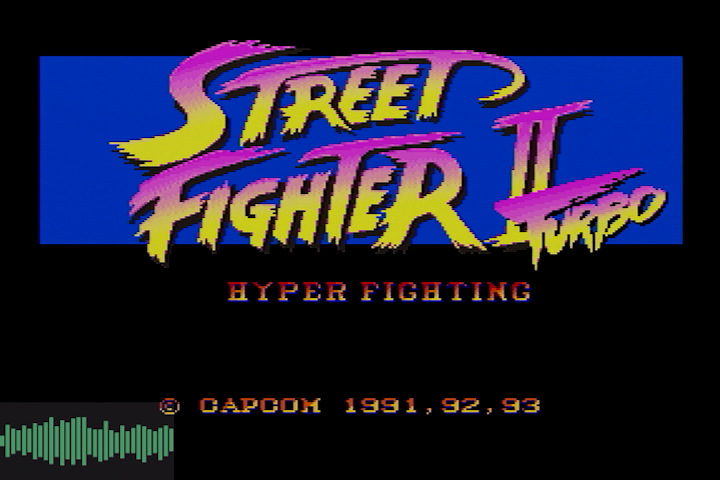

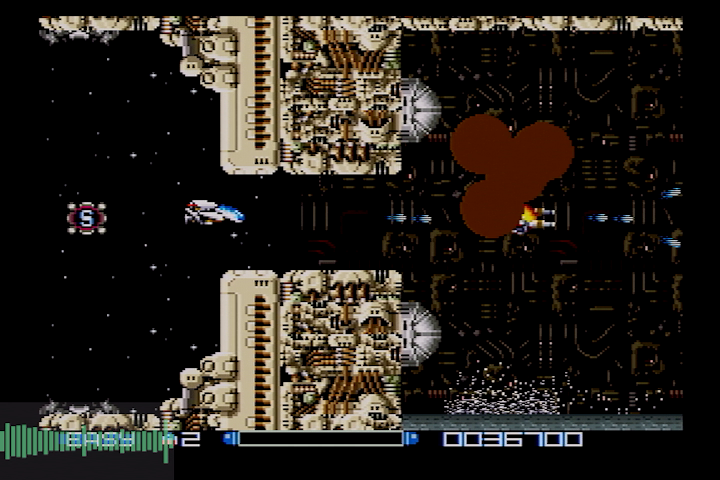

キャプチャ テスト　2K+2K

キャプチャ テスト　2K+2K

やはり暗いか

参考→　目指せスーファミ画質

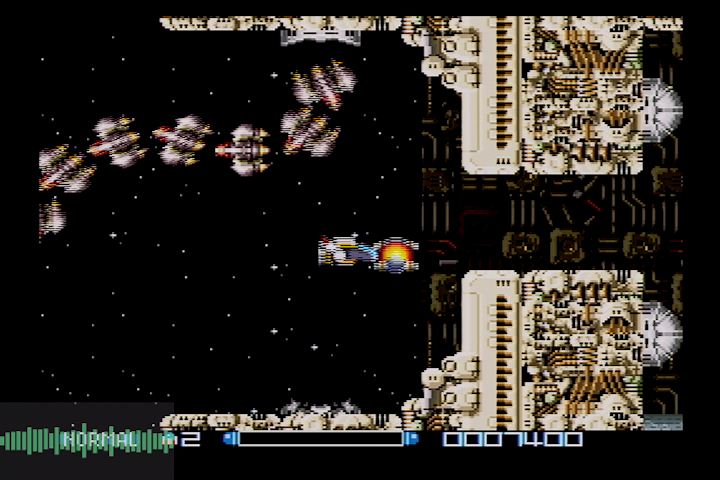

キャプチャ テスト　2K+2K

経路が増えた結果か高速オペアンプのせいか
同期がズレるのか
スプライトに線が出やすくなっている

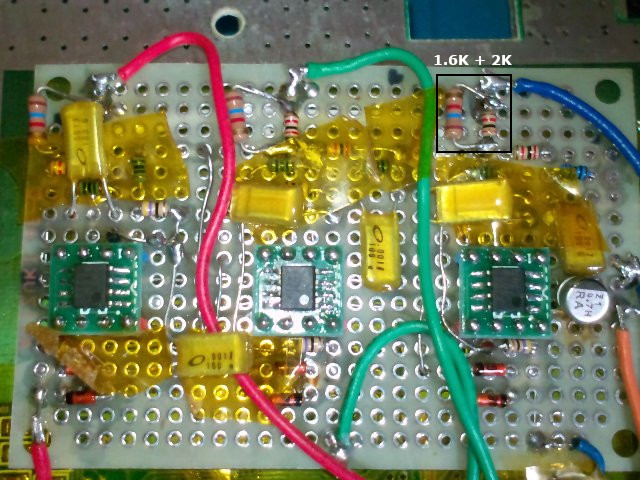

基板ver3

やはり暗いので
1.6K + 2K
=単純計算で 888.888....Ω

オペアンプの内部抵抗も影響するのか
テスターで計ったら 約660Ωでした

820+2Kでもテストしたので比較対象として
白飛び傾向だがオリジナルに近いっちゃ近い

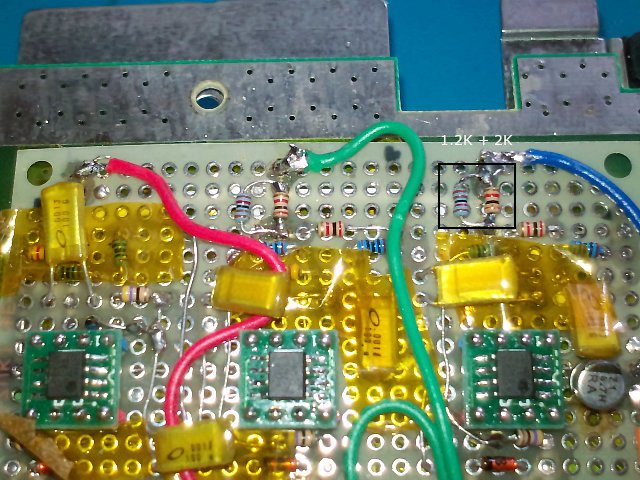

基板ver4

もう一声
1.2K + 2K

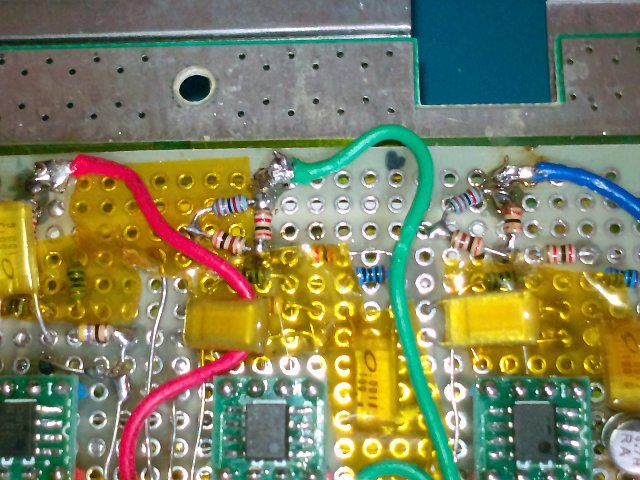

基板ver5

もう一声
1.5K(1.2+300) + 2K

1.4K(1.2+200)も用意したが
出力画面の傾向は分かったので省略

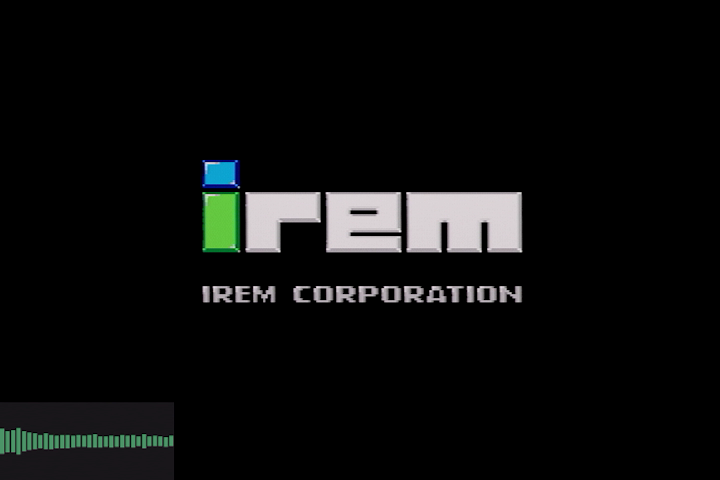

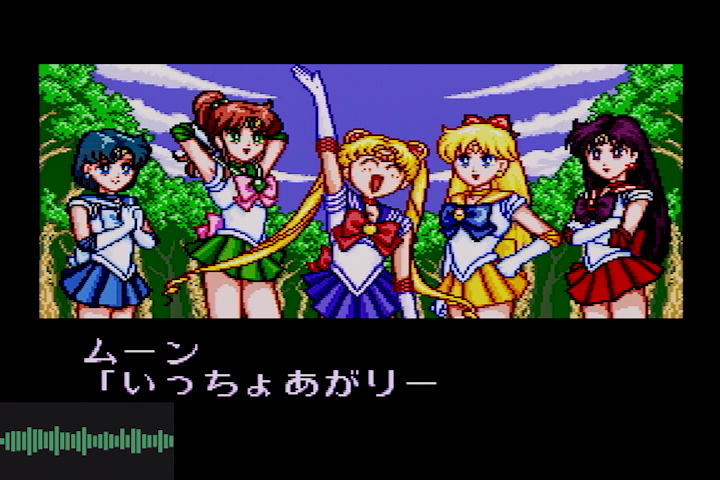

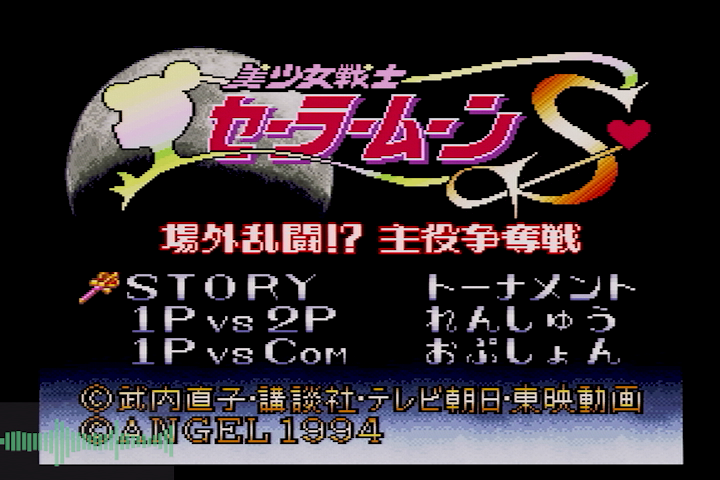

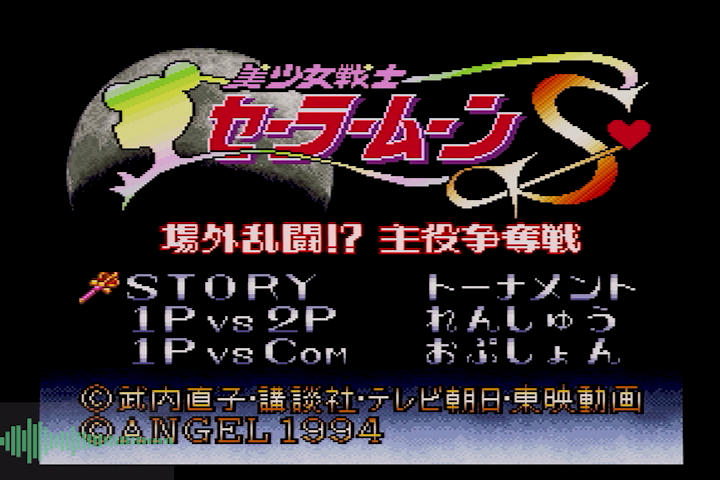

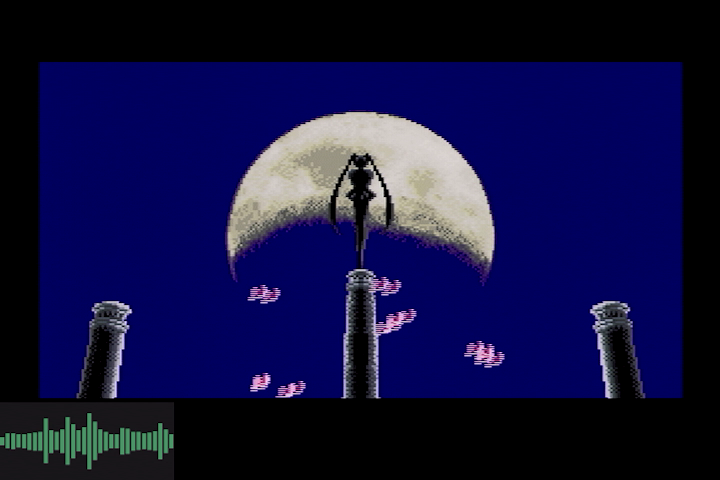

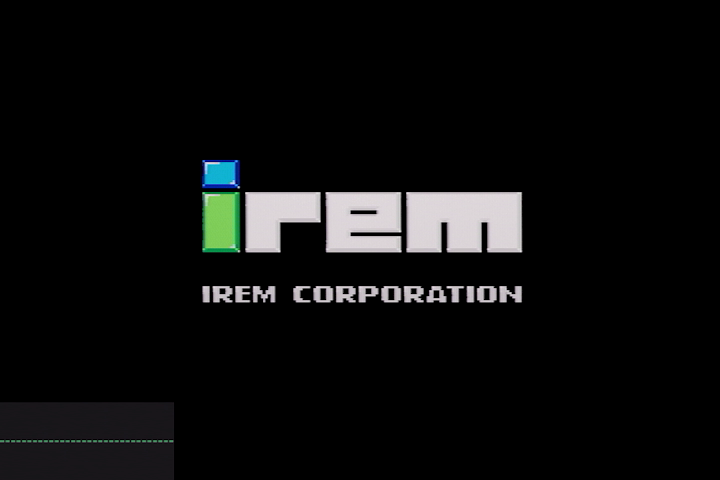

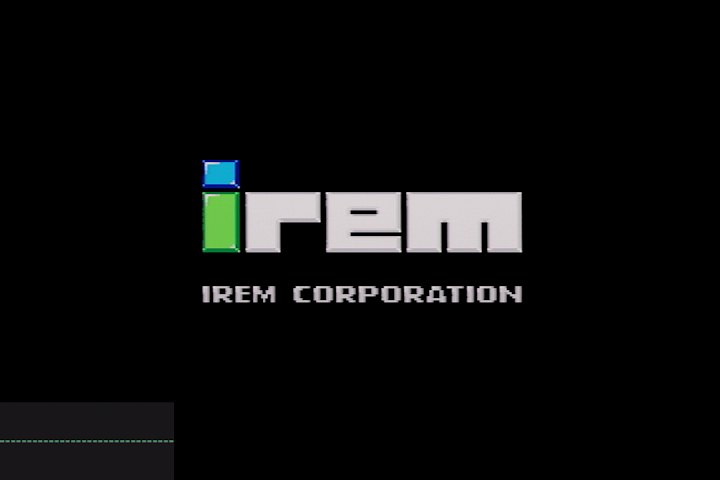

キャプチャ テスト　1.6K+2K

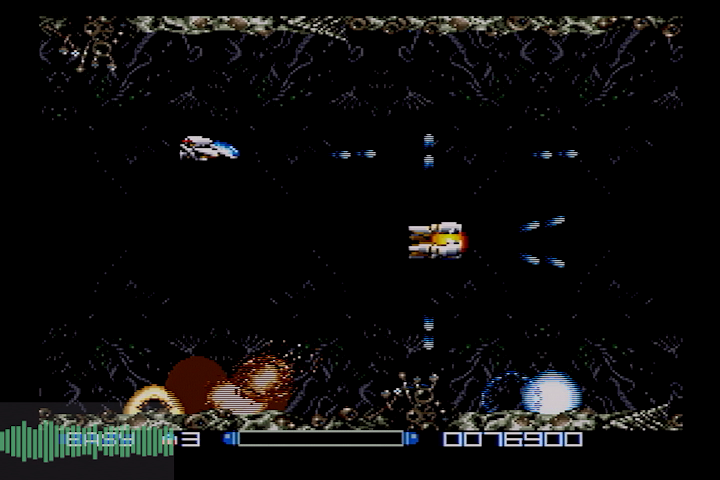

キャプチャ テスト　1.6K+2K

キャプチャ テスト　1.6K+2K

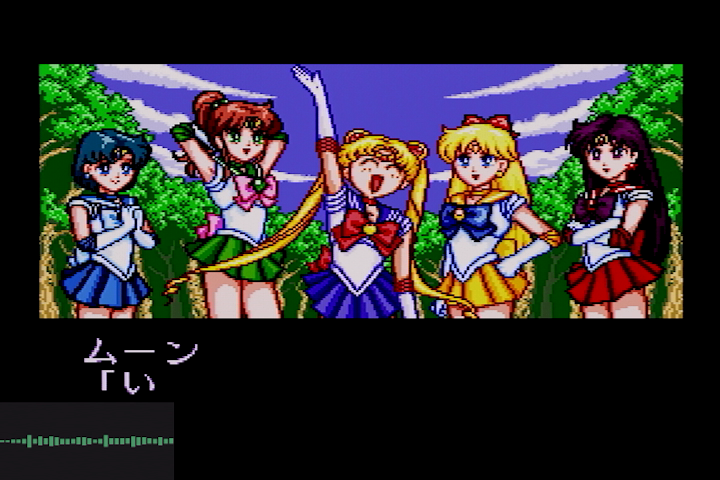

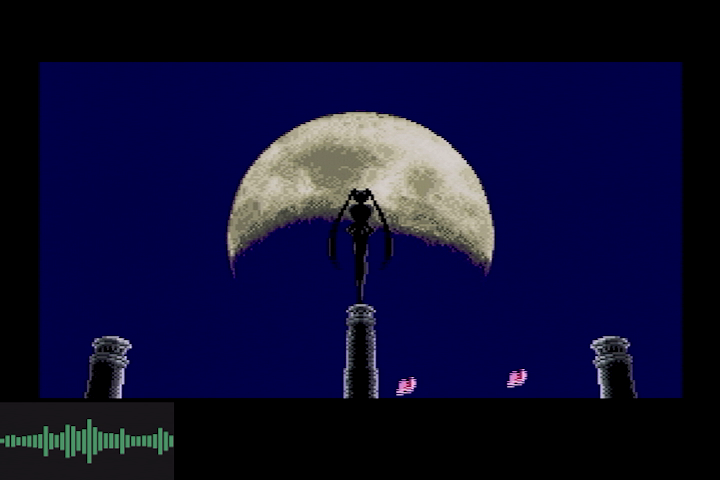

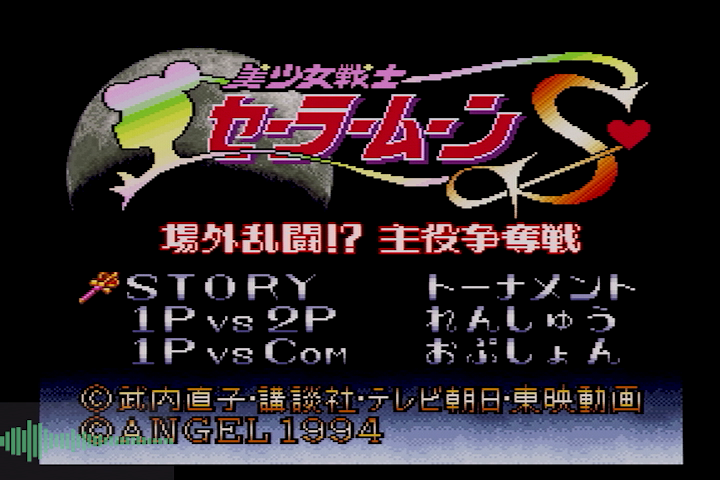

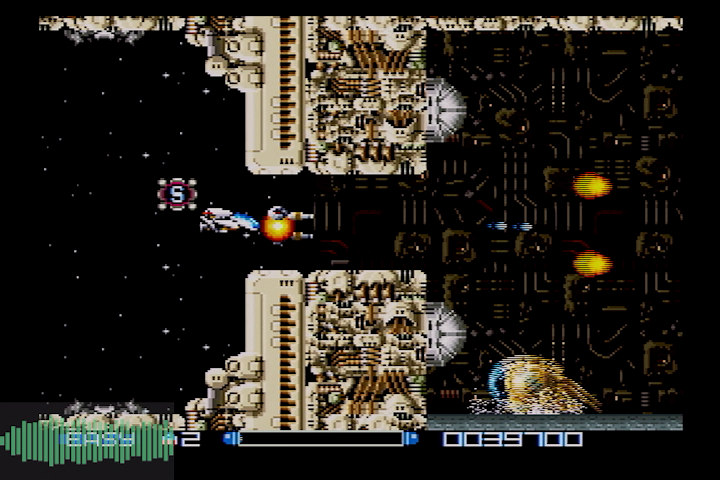

キャプチャ テスト　1.5K+2K

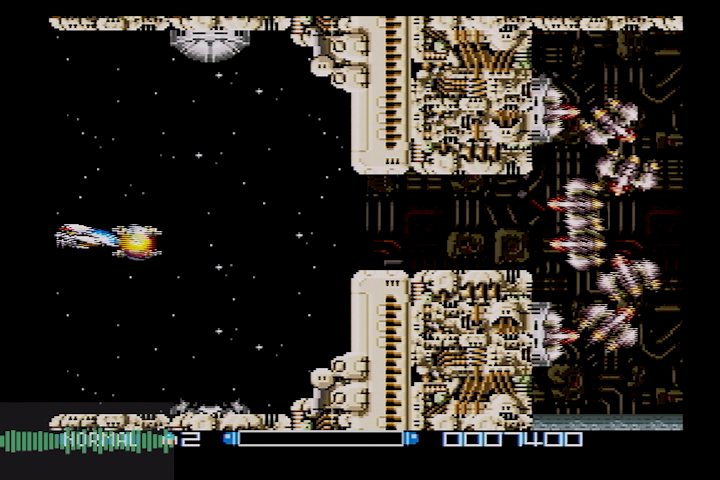

キャプチャ テスト　1.5K+2K

キャプチャ テスト　1.5K+2K

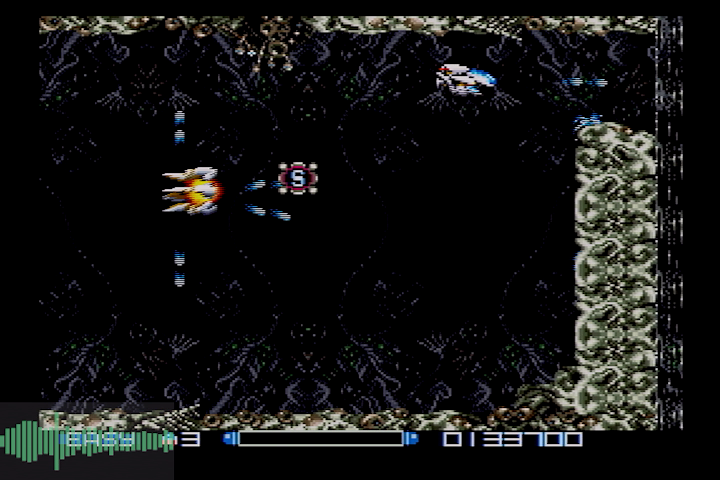

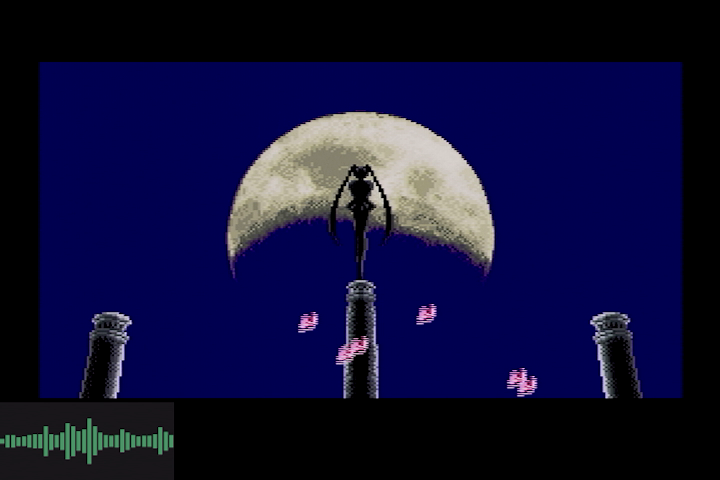

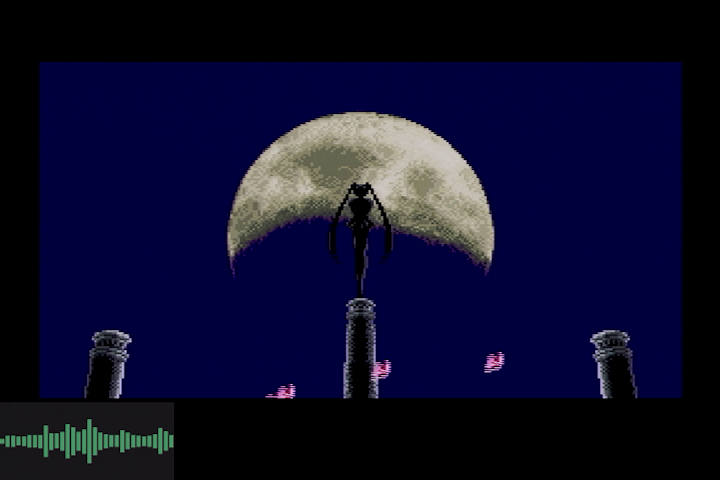

キャプチャ テスト　1.2K+2K

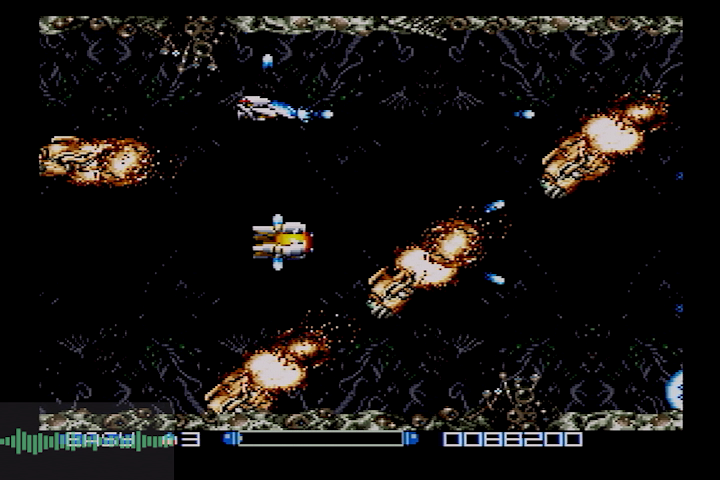

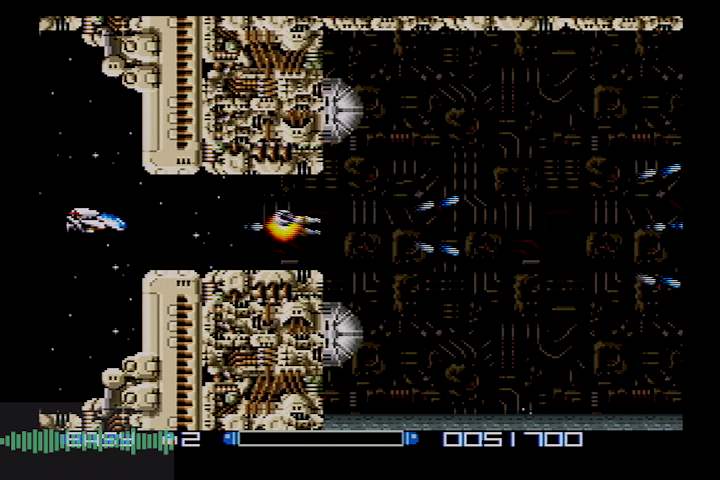

キャプチャ テスト　1.2K+2K

キャプチャ テスト　1.2K+2K

キャプチャ テスト　820+2K

キャプチャ テスト　820+2K

キャプチャ テスト　820+2K

キャプチャ テスト　1.6K+2K

キャプチャ テスト　1.6K+2K

キャプチャ テスト　1.6K+2K

キャプチャ テスト　1.5K+2K

キャプチャ テスト　1.5K+2K

キャプチャ テスト　1.5K+2K

キャプチャ テスト　1.2K+2K

キャプチャ テスト　1.2K+2K

キャプチャ テスト　1.2K+2K

キャプチャ テスト　820+2K

キャプチャ テスト　820+2K

キャプチャ テスト　820+2K

雑感

3回路(RGB)のロータリースイッチで
ゲームによって抵抗値の切り替え

がスマートなんでしょうけど
シールドがあるので穴あけが面倒（あと接続を伸ばすと遅延もしそう)
なので 1.6K + 2K で行きます

追記：2023/05/10
1.6Kと1.5Kの間に色（明るさ）の境目があるもよう
まぁ好みですね
明るめにしたいので 1.5K+2K で

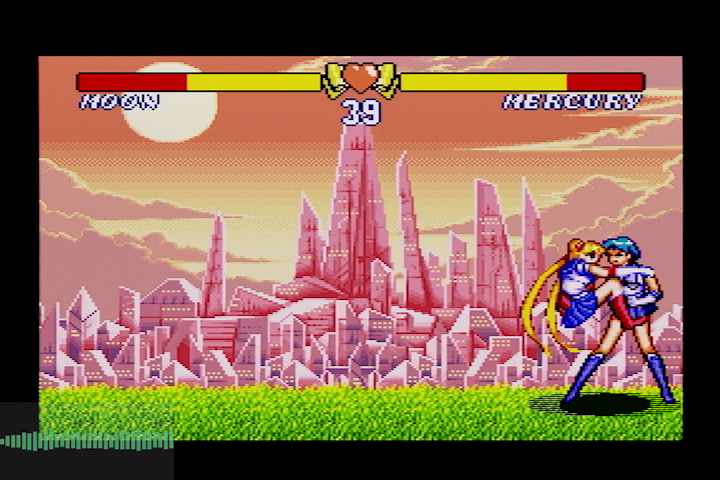

ただ SFC 基板比べ セーラムーン編
を見ると大分色合いが濃い
…まぁ好みですね(;´Д｀)色合いが濃いほうが馴染みがあるっちゃある

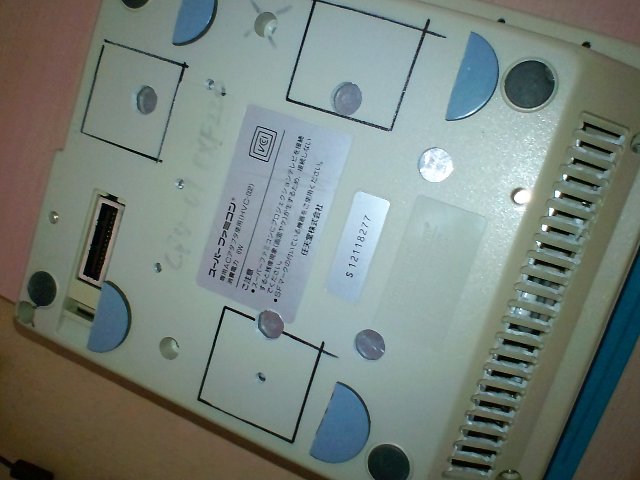

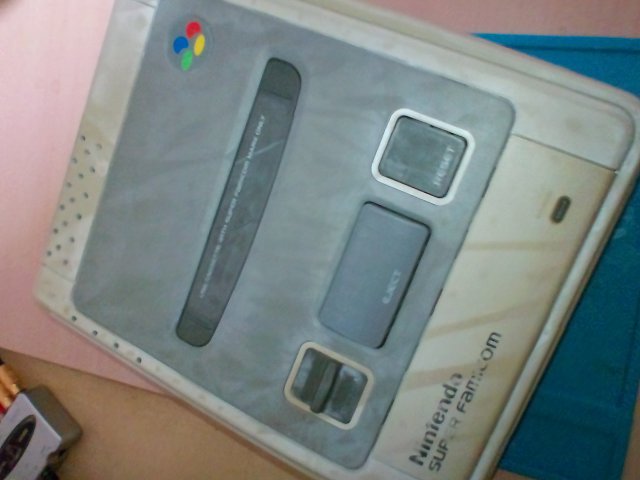

肉抜き穴まみれのCPU-01

レトロブライトをミスった

肉抜き穴まみれのCPU-01

RGBバッファ基板が すごい発熱しまして…
それで穴あけを
