いい機会なので
手直ししようかなと
APU
修正前
フィルムコンの付け方すげぇな(;´Д｀)
APU
オペアンプ交換
画像は4580MDですが BA3404 に差し替え済

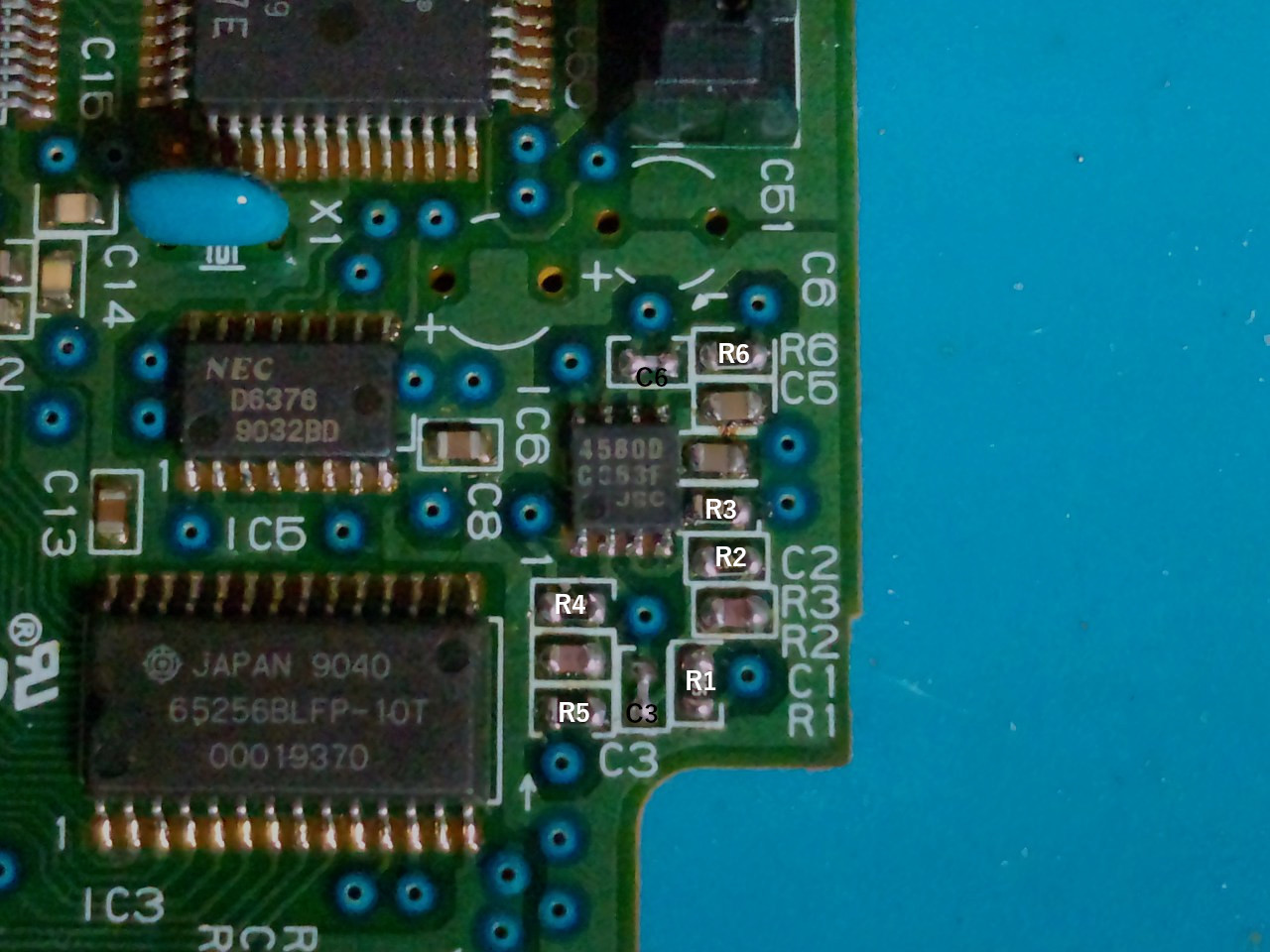

APU抵抗値変更
C3 C6 → 1800pF C0G 1005
R1 R5 → 20KΩ 2012
R2 R4 → 24KΩ 2012
R3 R6 → 22KΩ 2012
APU
修正完了
フィルムコンは無しで
APU裏
LRの音声出力にプルダウン抵抗 2.2K 1/4W
メイン基板上 裏
修正前
メイン基板上 裏
R42 39Ω → 51Ω
LR音声出力にプルダウン抵抗 18K 1/4W
メイン基板下 裏
修正前
メイン基板下 裏
ただこのままでは動作テストが出来ないので
身元不明のトランジスタを付けとく
修正完了
Post Amp
画像はNJM4558DDですが NJM8532M に差し替え済み
Post Amp
もちろん裏面も音質アップのコンデンサと抵抗に

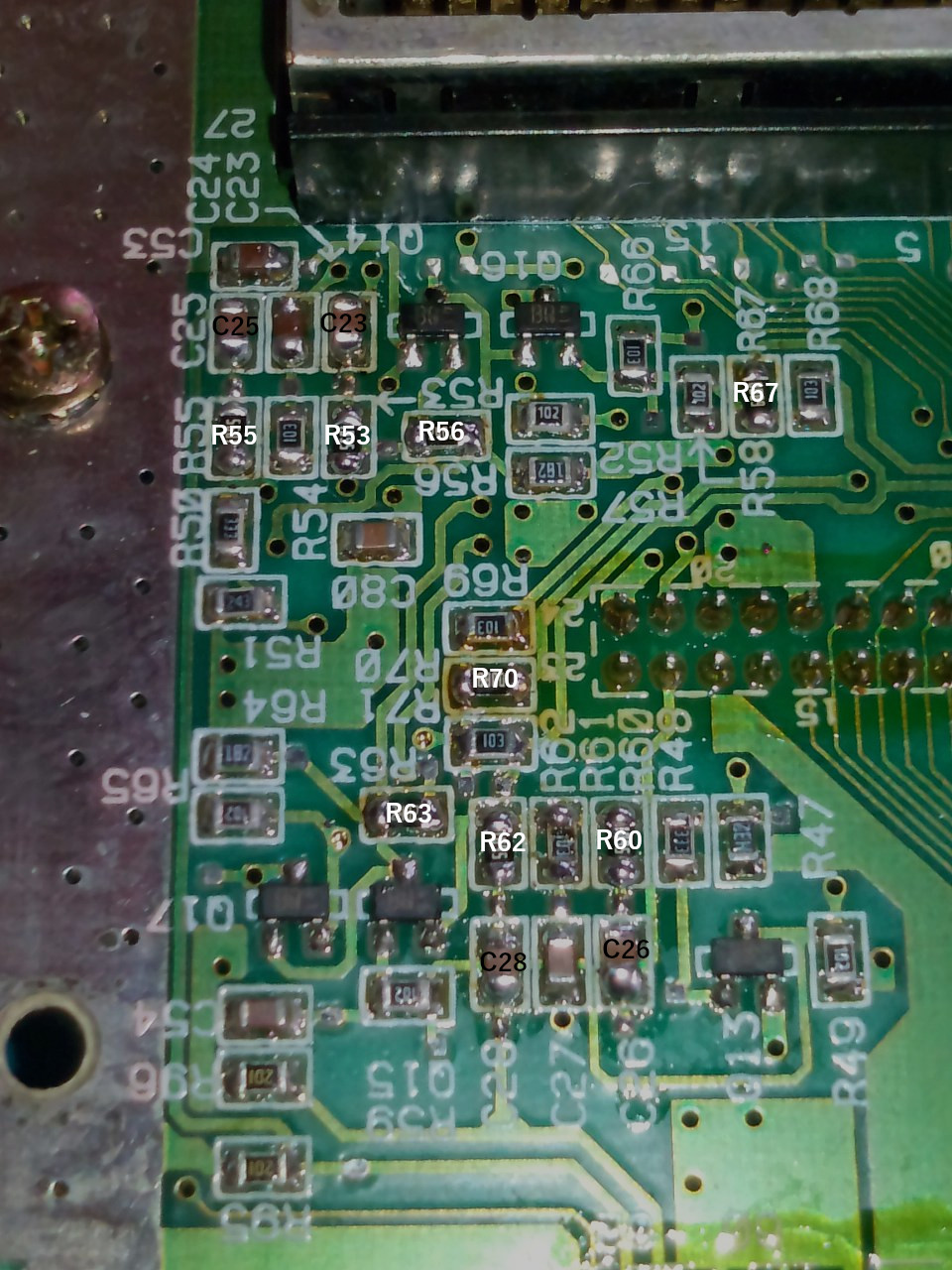

L_Sound
C23 1.0uF(TDK X7R) APUの入力カップリングC
C25 1.0uF(TDK X7R) カセットの入力カップリングC
R53 10K → 10K APUの入力抵抗
R55 10K → 10K カセットの入力抵抗
R56 24K → 24K 帰還抵抗(負帰還)
R67 1K → 1K 出力抵抗
R_Sound
C26 1.0uF(TDK X7R) APUの入力カップリングC
C28 1.0uF(TDK X7R) カセットの入力カップリングC
R60 10K → 10K APUの入力抵抗
R62 10K → 10K カセットの入力抵抗
R63 24K → 24K 帰還抵抗(負帰還)
R70 1K → 1K 出力抵抗
出力C
映像
ケミコン PXA 100uF 6.3V * 4
音声
パナソニック FM 33uF 25V * 2
レギュレーター交換
新品のNJM7805FAに
レギュレーター交換
ヒートシンクに取り付けてから
穴に刺して
ハンダを付ける
レギュレーター交換
5V出力最短にパスコン LXZ 470uF 10V 追加
動作テスト
音声出力がおかしい！
原因 → 4580MDのハンダが甘かった
作業完了
以上キレイになった S出力改 でした
レギュレータの交換と
R42 39Ω → 51Ωを
他のCPU-01にもやらないと適応済み…(´Д｀)
